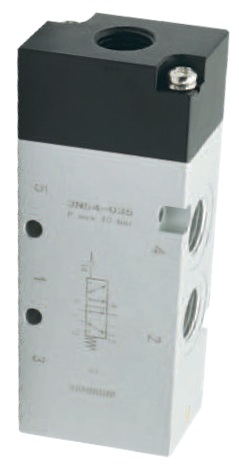

Распределитель с пневмоуправлением Camozzi 3N54-035

Пневматический распределитель Camozzi 3N54-035 представляет собой 5/2-ходовой моностабильный клапан с пневматическим управлением и механическим пружинным возвратом. Устройство предназначено для переключения потоков сжатого воздуха в пневматических системах, управляющих цилиндрами двустороннего действия, и ориентировано на эксплуатацию в схемах с внешним пневматическим пилотным сигналом.

Ключевые технические характеристики

• Номинальный расход: 1500 л/мин. Высокая пропускная способность при стандарте присоединения G1/4 обеспечивает необходимое быстродействие исполнительных механизмов среднего типоразмера.
• Рабочее давление: от -0, 9 до 10 бар. Поддержка вакуума в основном контуре (при внешнем питании пилота) позволяет использовать распределитель в системах вакуумного захвата и транспортировки.
• Температурный диапазон: от -40 до +80 °C. Использование специальных уплотнений из NBR и алюминиевого золотникового механизма гарантирует стабильную работу в неотапливаемых помещениях и условиях экстремальных температур.
• Управляющее давление: от 2 до 10 бар. Для переключения золотника требуется подача внешнего пневматического сигнала в порт управления, что исключает необходимость в электрических компонентах.

Особенности эксплуатации и конструкции

Конструкция золотникового типа обеспечивает надежную работу с минимальным трением, а алюминиевый корпус способствует эффективному теплоотводу и механической прочности узла. Отсутствие электрической части делает данную модель оптимальным выбором для применения во взрывоопасных зонах или условиях повышенной влажности, где использование электромагнитных катушек нежелательно или невозможно.

Распределитель поддерживает монтаж как на индивидуальном основании, так и в блоках через сквозные отверстия в корпусе. Устройство рассчитано на работу с фильтрованным сжатым воздухом (с маслом или без) в соответствии со стандартом ISO 8573-1: 2010.
