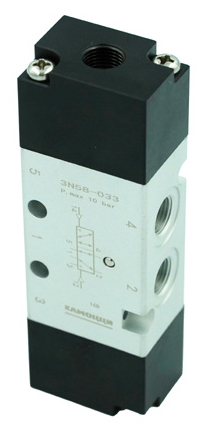

Распределитель с пневмоуправлением Camozzi 3N58-033

Name: Распределитель с пневмоуправлением Camozzi 3N58-033
Brand: Camozzi
SKU: 3N58-033
Price: 1654.22 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N58-033

1 654 ₽

Цена с НДС 22%

штука x 1 654 ₽

Доступно 726 шт 4 дня

Ожидается 300 шт 5 недель

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N58-033

Количество линий и позиций

5/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип действия

Ручное дублирование

Тип клапана

Присоединение 1

Подвод пилотного воздуха

Направление потока

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Пилотное давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N58-033

1 654 ₽

726 шт

1 шт

G1/8

5/2 лин./поз.

Внешнее

Пневматическое

950 л/мин

Бистабильный

С фиксацией

С пилотным управлением

1/8

G1/8

Реверсивный

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

-0,9 бар

От 1 до 10 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

E.MC

RVA5212-06

↑ 2 480 ₽

239 шт

1 шт

5/2 лин./поз.

Пневматическое

Бистабильный

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

От -20 до +70 °C

Аналог

Metalwork

7010011200

↑ 8 223 ₽

19 шт

1 шт

5/2 лин./поз.

Пневматическое

Бистабильный

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

1 бар

Любое

Сжатый воздух

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Pemaks

PV1H-52D-18

↑ 4 056 ₽

10 шт

1 шт

5/2

Пневматическое

Бистабильный

1/8

Алюминий

NBR (Бутадиен-нитрильный каучук)

12 бар

Сжатый воздух

Аналог

Pemaks

PV1H-52-18

↑ 2 217 ₽

6 шт

1 шт

5/2

Пневматическое

Моностабильный

1/8

Алюминий

NBR (Бутадиен-нитрильный каучук)

12 бар

Сжатый воздух

Аналог

Metalwork

7062010110

↑ 9 991 ₽

6 шт

1 шт

1/8

5/2

Пневматический

Бистабильный

10 бар

От -10 до +60 °C

Аналог

E.MC

RVA5222-06

↑ 2 430 ₽

0 шт

1 шт

5/2 лин./поз.

Пневматическое

Бистабильный

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

От -20 до +70 °C

Описание и характеристики

Пневматический распределитель Camozzi 3N58-033 представляет собой бистабильный клапан с двусторонним пневматическим управлением, реализующий логическую функцию 5/2. Устройство спроектировано для коммутации потоков сжатого воздуха в промышленных системах автоматизации и отличается возможностью работы в широком диапазоне давлений, включая вакуум. Ключевые технические характеристики модели:

Функция распределения 5/2 (бистабильный): Наличие двух пилотных входов обеспечивает фиксацию золотника в последнем переключенном положении даже при снятии управляющего сигнала, что необходимо для реализации функции памяти в пневматических схемах.
Номинальный расход 950 л/мин: При компактном присоединении G1/8 устройство обеспечивает высокую пропускную способность, достаточную для управления пневмоцилиндрами среднего диаметра с высокой скоростью штока.
Рабочее давление от -0, 9 до 10 бар: Способность работать с отрицательным давлением позволяет применять распределитель в вакуумных захватах и системах эжекции.
Температурный диапазон от -40 до +80 °C: Использование специальных низкотемпературных смазок и материалов уплотнений (NBR) допускает эксплуатацию в неотапливаемых помещениях и жестких климатических условиях.

Конструктивные особенности и условия эксплуатации: Внешнее питание пилотного каскада (через отдельный порт G1/8) позволяет управлять коммутацией независимо от давления в основной магистрали. Это критически важно при работе с вакуумом или низким давлением на входе (порт 1), так как для переключения золотника требуется стабильное пилотное давление в диапазоне 1–10 бар. Корпус и золотник выполнены из алюминия, что обеспечивает баланс между механической прочностью и легкостью конструкции. Распределитель рассчитан на работу с фильтрованным сжатым воздухом (класс очистки по ISO 8573-1: 2010), при этом допускается использование как системы с распылением масла, так и без смазки. Монтаж осуществляется через сквозные отверстия в корпусе или на коллекторную плиту.

Основные характеристики

Производитель

Camozzi

Артикул

3N58-033

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

5/2 лин./поз.

Питание пилотного каскада

Внешнее

Тип управления

Пневматическое

Стандартный номинальный расход

950 л/мин

Тип действия

Бистабильный

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Присоединение 1

1/8

Подвод пилотного воздуха

G1/8

Направление потока

Реверсивный

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На коллекторной плите сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

-0,9 бар

Пилотное давление

От 1 до 10 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
