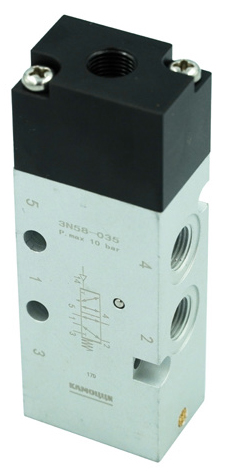

Распределитель с пневмоуправлением Camozzi 3N58-035

Name: Распределитель с пневмоуправлением Camozzi 3N58-035
Brand: Camozzi
SKU: 3N58-035
Price: 1469.51 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N58-035

1 470 ₽

Цена с НДС 22%

штука x 1 470 ₽

Доступно 434 шт 4 дня

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N58-035

Количество линий и позиций

5/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип действия

Тип сброса

Ручное дублирование

Тип клапана

Присоединение 1

Подвод пилотного воздуха

Направление потока

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Пилотное давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N58-035

1 470 ₽

434 шт

1 шт

G1/8

5/2 лин./поз.

Внешнее

Пневматическое

950 л/мин

Моностабильный

Механическая пружина

С фиксацией

С пилотным управлением

1/8

G1/8

Реверсивный

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

-0,9 бар

От 2 до 10 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

E.MC

RVA5221-06Q

↓ 1 676 ₽

103 шт

1 шт

5/2

Пневматическое

750 л/мин

Моностабильный

1/8

Алюминий

HNBR

Фильтрованный сжатый воздух (40 мкм)

От -20°С до +70°С

Аналог

E.MC

RVA5211-06Q

↓ 1 760 ₽

97 шт

1 шт

5/2

Пневматическое

650 л/мин

Моностабильный

1/8

Алюминий

HNBR

Фильтрованный сжатый воздух (40 мкм)

От -20°С до +70°С

Аналог

Metalwork

7010011100

↑ 7 637 ₽

19 шт

1 шт

5/2 лин./поз.

Пневматическое

Моностабильный

Пружинный

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

2,5 бар

Любое

Сжатый воздух

От -10 до +60 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Описание и характеристики

Пневмораспределитель Camozzi 3N58-035 представляет собой 5/2-ходовой клапан с пневматическим управлением и пружинным возвратом (моностабильная функция). Устройство серии 3 разработано для управления исполнительными механизмами двустороннего действия и коммутации потоков сжатого воздуха в промышленных системах автоматизации. Ключевые технические характеристики модели:

Внешнее питание пилота: Разделение каналов управления и коммутации позволяет использовать распределитель для работы с вакуумом (до -0, 9 бар) или низким давлением в основной магистрали, при условии подачи управляющего давления в диапазоне 2–10 бар.
Температурный диапазон: Устройство рассчитано на эксплуатацию при температурах от -40 до +80 °C. Это позволяет применять распределитель в неотапливаемых помещениях и в климатических зонах с экстремально низкими температурами без риска отказа уплотнений.
Номинальный расход: При компактном присоединительном размере G1/8 пропускная способность составляет 950 л/мин. Такой показатель обеспечивает высокую скорость срабатывания пневмоцилиндров малого и среднего диаметра.
Тип возврата: Механическая пружина гарантирует возврат золотника в исходное положение при снятии пневматического сигнала управления, что необходимо для реализации безопасных алгоритмов работы оборудования при аварийном отключении.

Конструкция корпуса и золотника выполнена из алюминия, что обеспечивает долговечность и коррозионную стойкость узла. Использование уплотнений из NBR (бутадиен-нитрильного каучука) в сочетании со специальной конструкцией золотниковой пары снижает силы трения и повышает надежность переключения даже при длительном простое оборудования. Возможность монтажа в любом положении и наличие сквозных отверстий в корпусе упрощают интеграцию клапана в пневматические шкафы и на монтажные плиты.

Основные характеристики

Производитель

Camozzi

Артикул

3N58-035

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

5/2 лин./поз.

Питание пилотного каскада

Внешнее

Тип управления

Пневматическое

Стандартный номинальный расход

950 л/мин

Тип действия

Моностабильный

Тип сброса

Механическая пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Присоединение 1

1/8

Подвод пилотного воздуха

G1/8

Направление потока

Реверсивный

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На коллекторной плите сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

-0,9 бар

Пилотное давление

От 2 до 10 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
