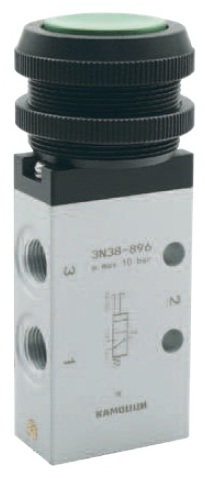

Распределитель с ручным управлением Camozzi 3N38-896

Распределитель с ручным управлением Camozzi серии 3N38-896 - это 3/2-линейный пневматический клапан золотникового типа прямого действия, предназначенный для коммутации потоков сжатого воздуха или вакуума в системах управления промышленной автоматики.

Золотниковая конструкция распределителя в сочетании с прямым принципом активации обеспечивает стабильное переключение позиций независимо от наличия давления в питающей магистрали, что критично для логических схем и систем безопасности. Модель обладает высокой пропускной способностью до 900 л/мин при компактном присоединительном размере G1/8, позволяя эффективно управлять исполнительными механизмами среднего объема. Ключевой особенностью является поддержка работы в диапазоне давлений от -0,9 до 10 бар: устройство сохраняет полную функциональность как в нагнетательных линиях, так и в вакуумных контурах. Функция распределителя (нормально закрытый или нормально открытый) реализуется через выбор порта питания, что расширяет возможности интеграции в пневмосхемы без изменения состава оборудования.

Эксплуатационные параметры серии адаптированы для работы в тяжелых температурных условиях в диапазоне от -40 до +80 °C. Сочетание корпуса из анодированного алюминия и уплотнений из бутадиен-нитрильного каучука (NBR) обеспечивает химическую стойкость к воздействию паров масел и индустриальных смазок. Для обеспечения заявленного ресурса золотникового механизма рабочая среда должна соответствовать классу чистоты ISO 8573-1:2010 [7:4:4]. Тонкая фильтрация сжатого воздуха обязательна, так как абразивные частицы и капельная влага могут вызвать преждевременный износ прецизионных поверхностей золотника и привести к потере герметичности в позициях переключения.

• Количество линий и позиций: 3/2 лин./поз.
• Стандартный номинальный расход: 900 л/мин
• Рабочее давление: -0,9...10 бар
• Рабочая температура: -40...+80 °C
• Присоединение (все каналы): G1/8
• Материал уплотнений: NBR
• Приводное усилие: 35 Н
• Элемент управления: утопленная кнопка с возвратом

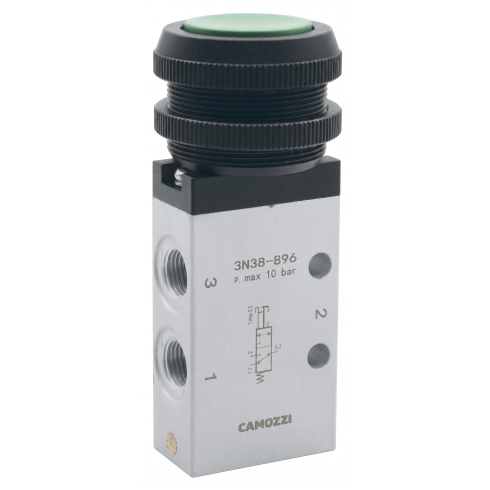

Механический интерфейс управления представлен утопленной зеленой кнопкой с пружинным возвратом, конструкция которой исключает случайное срабатывание при внешнем механическом воздействии. Для переключения требуется приводное усилие 35 Н, что обеспечивает тактильную обратную связь для оператора. Монтаж распределителя выполняется в любом пространственном положении через сквозные отверстия в корпусе. Стандартная трубная цилиндрическая резьба G1/8 допускает использование цанговых фитингов, быстроразъемных соединений или глушителей для снижения уровня шума при сбросе воздуха из канала 3. При сборке пневмолиний необходимо соблюдать рекомендуемые моменты затяжки для исключения деформации алюминиевого корпуса и обеспечения надежной герметизации портов.
