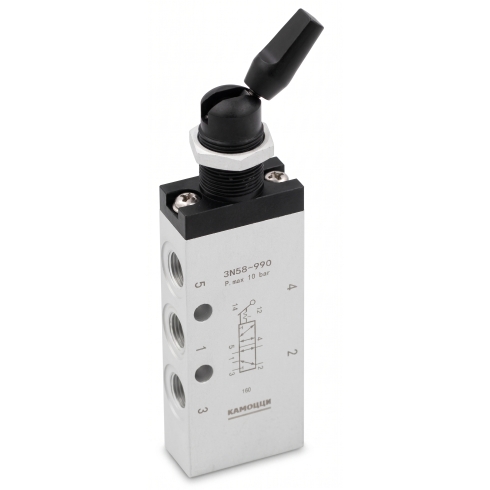

Распределитель с ручным управлением Camozzi 3N58-990

Name: Распределитель с ручным управлением Camozzi 3N58-990
Brand: Camozzi
SKU: 3N58-990
Price: 1306.24 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N58-990

1 306 ₽

Цена с НДС 22%

штука x 1 306 ₽

Доступно 278 шт 4 дня

Ожидается 320 шт 4 недели

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N58-990

Количество линий и позиций

5/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Приводное усилие

Тип управления

Стандартный номинальный расход

Тип действия

Тип клапана

Присоединение 1

Элемент управления

Направление потока

Тип конструкции

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Основной

Camozzi

3N58-990

1 306 ₽

278 шт

1 шт

G1/8

5/2 лин./поз.

16 Н

Ручное

950 л/мин

Бистабильный

Прямого действия

1/8

Тумблер прямой

Реверсивный

Золотниковый

Сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

0 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Аналог

Camozzi

158-900

↑ 8 027 ₽

13 шт

1 шт

5/2 лин./поз.

Ручное

500 нл/мин

Моностабильный

Боковой фиксируемый тумблер

Клапанный

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

0 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Camozzi

358-990

Уточняйте

0 шт

1 шт

5/2 лин./поз.

Ручное

Моностабильный

Тумблер

Золотниковый

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

0,9 бар

Оочищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Metalwork

7010001700

↑ 7 325 ₽

0 шт

1 шт

5/2 лин./поз.

Ручное

Моностабильный

Осевой рычаг

Золотниковый

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

- 0,9 бар

Любое

Сжатый воздух

От -10 до +60 °C

Описание и характеристики

Пневматический распределитель Camozzi 3N58-990 представляет собой устройство золотникового типа с ручным управлением, предназначенное для коммутации потоков сжатого воздуха в промышленных пневмосистемах. Данная модель относится к Серии 3 и используется для непосредственного управления пневмоцилиндрами двустороннего действия или в качестве командного устройства в сложных логических схемах. Основные технические параметры модели:

Схема работы 5/2 (бистабильная): Пятилинейная двухпозиционная конфигурация с фиксацией положения обеспечивает сохранение заданного состояния распределителя после снятия управляющего воздействия, что критично для систем, требующих «памяти» позиции.
Номинальный расход воздуха: При компактном присоединительном размере G1/8 пропускная способность достигает 950 л/мин. Это значение позволяет эффективно управлять скоростью перемещения штока пневмоцилиндров с диаметром поршня до 50 мм без существенного падения давления.
Температурный диапазон: Устройство рассчитано на эксплуатацию при температурах от -40 до +80 °C. Использование специальных смазок и уплотнений из NBR (бутадиен-нитрильный каучук) сохраняет герметичность и подвижность золотника в неотапливаемых помещениях или климатических шкафах.
Рабочее давление: Диапазон от 0 до 10 бар (вакуум — 10 бар) обусловлен конструкцией прямого действия. Отсутствие необходимости в минимальном пилотном давлении позволяет использовать распределитель в вакуумных системах и контурах с низким давлением.

Конструкция корпуса и золотника выполнена из алюминия, что обеспечивает высокую механическую прочность и коррозионную стойкость узла. Управление осуществляется прямым механическим тумблером с приводным усилием 16 Н, что гарантирует четкое тактильное переключение и надежную фиксацию выбранной позиции в условиях вибрационных нагрузок. Реверсивное направление потока допускает подачу сжатого воздуха в любые порты, расширяя возможности проектирования пневматических схем.

Основные характеристики

Производитель

Camozzi

Артикул

3N58-990

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

5/2 лин./поз.

Приводное усилие

16 Н

Тип управления

Ручное

Стандартный номинальный расход

950 л/мин

Тип действия

Бистабильный

Тип клапана

Прямого действия

Присоединение 1

1/8

Элемент управления

Тумблер прямой

Направление потока

Реверсивный

Массо-габаритные и монтажные характеристики

Тип конструкции

Золотниковый

Тип резьбы

Монтаж

Сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

0 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
