Распределитель с ручным управлением Camozzi 3N38-990

Name: Распределитель с ручным управлением Camozzi 3N38-990
Brand: Camozzi
SKU: 3N38-990
Price: 1121.54 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N38-990

1 122 ₽

Цена с НДС 22%

штука x 1 122 ₽

Доступно 2 747 шт 4 дня

Ожидается 50 шт 3 недели

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N38-990

Количество линий и позиций

3/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Приводное усилие

Тип управления

Стандартный номинальный расход

Тип действия

Тип клапана

Присоединение 1

Элемент управления

Направление потока

Тип конструкции

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Основной

Camozzi

3N38-990

1 122 ₽

2 747 шт

1 шт

G1/8

3/2 лин./поз.

16 Н

Ручное

900 л/мин

Бистабильный

Прямого действия

1/8

Тумблер прямой

Реверсивный

Золотниковый

Сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

0 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Аналог

Camozzi

138-900

↑ 4 331 ₽

8 шт

1 шт

3/2 лин./поз.

Ручное

500 нл/мин

Моностабильный

Боковой фиксируемый тумблер

Клапанный

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

0 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

Metalwork

7010001400

↑ 6 656 ₽

3 шт

1 шт

3/2 лин./поз.

Ручное

Моностабильный

Осевой рычаг

Золотниковый

Никелированный алюминий

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

- 0,9 бар

Любое

Сжатый воздух

От -10 до +60 °C

Описание и характеристики

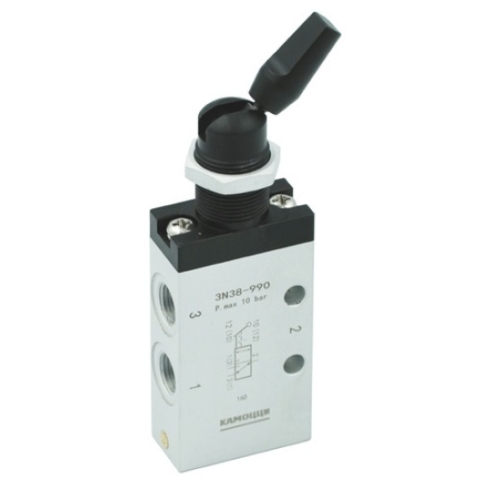

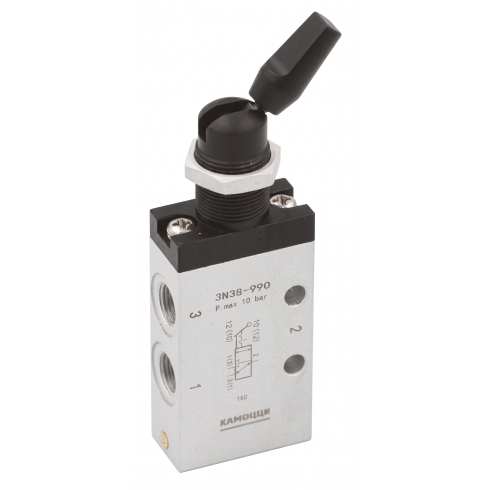

Пневматический распределитель серии 3 представляет собой трехлинейный двухпозиционный клапан (3/2) с ручным управлением, реализованным посредством прямого тумблера. Устройство предназначено для коммутации потоков сжатого воздуха в промышленных пневмосистемах, требующих непосредственного участия оператора для переключения режимов работы исполнительных механизмов или подачи управляющих сигналов.

Пневматическая схема: 3/2 бистабильный. Механическая фиксация золотника в крайних положениях позволяет сохранять заданное состояние системы после снятия усилия с элемента управления, исключая необходимость постоянного удержания тумблера оператором.
Номинальный расход: 900 Нл/мин. Высокая пропускная способность для присоединительного размера G1/8 обеспечивает необходимое быстродействие пневмоцилиндров малого и среднего диаметра, а также эффективную работу в качестве пилотного клапана.
Температурный диапазон: От -40 до +80 °C. Расширенные границы эксплуатационных температур позволяют применять оборудование в неотапливаемых помещениях («холодное исполнение») или вблизи тепловыделяющего оборудования без потери эластичности уплотнений.
Тип управления: Прямое механическое действие. Переключение осуществляется за счет непосредственного воздействия рычага на золотник с усилием 16 Н, что гарантирует срабатывание независимо от уровня давления в магистрали (начиная с 0 бар).

Золотниковая конструкция распределителя обеспечивает реверсивность потока, что дает инженеру возможность использовать устройство не только для подачи воздуха к потребителю, но и как селектор для переключения между двумя различными источниками давления. Корпус из алюминиевого сплава в сочетании с уплотнениями из NBR (бутадиен-нитрильный каучук) обеспечивает высокую механическую прочность и химическую стойкость к компрессорным маслам, содержащимся в сжатом воздухе.

Основные характеристики

Производитель

Camozzi

Артикул

3N38-990

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

3/2 лин./поз.

Приводное усилие

16 Н

Тип управления

Ручное

Стандартный номинальный расход

900 л/мин

Тип действия

Бистабильный

Тип клапана

Прямого действия

Присоединение 1

1/8

Элемент управления

Тумблер прямой

Направление потока

Реверсивный

Массо-габаритные и монтажные характеристики

Тип конструкции

Золотниковый

Тип резьбы

Монтаж

Сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

0 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
