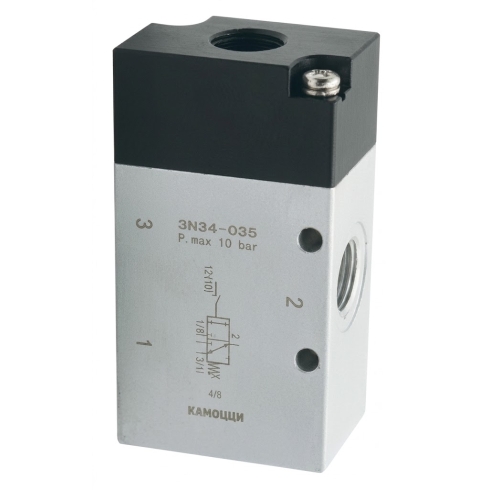

Распределитель с пневмоуправлением Camozzi 3N34-035

Name: Распределитель с пневмоуправлением Camozzi 3N34-035
Brand: Camozzi
SKU: 3N34-035
Price: 1560.53 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N34-035

1 561 ₽

Цена с НДС 22%

штука x 1 561 ₽

Доступно 322 шт 4 дня

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N34-035

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. О. или Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип сброса

Тип клапана

Функция распределителя

Присоединение 1

Подвод пилотного воздуха

Направление потока

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Пилотное давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N34-035

1 561 ₽

322 шт

1 шт

G1/4

3/2 лин./поз.

Внешнее

Пневматическое

1500 л/мин

Механическая пружина

С пилотным управлением

Н. О. или Н. З.

1/4

G1/4

Реверсивный

Сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

-0,9 бар

От 1 до 10 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Festo

9984

↑ 9 022 ₽

0 шт

1 шт

3/2 лин./поз.

Пневматическое

Пружинный

Н. О. или Н. З.

Реверсивный с ограничениями

Алюминиевый сплав

NBR (Бутадиен-нитрильный каучук)

10 бар

1 - 10 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Возможна работа со смазкой (Впоследствии требуется постоянная смазка)

Описание и характеристики

Пневматический распределитель Camozzi 3N34-035 представляет собой 3/2-ходовой клапан золотникового типа с односторонним пневматическим управлением и возвратом механической пружиной. Устройство предназначено для коммутации потоков сжатого воздуха или вакуума в системах промышленной автоматизации, требующих высокой пропускной способности при компактных габаритах. Ключевые технические характеристики:

Рабочее давление от -0, 9 до 10 бар: Расширенный диапазон давлений позволяет использовать распределитель как в стандартных пневматических магистралях, так и в вакуумных системах захвата и транспортировки.
Номинальный расход 1500 л/мин: Высокая пропускная способность для присоединительного размера G1/4 обеспечивает быстрое наполнение и сброс воздуха в рабочих камерах исполнительных механизмов.
Температурный диапазон от -40 до +80 °C: Применение алюминиевого корпуса и уплотнений из NBR допускает эксплуатацию оборудования в неотапливаемых помещениях и в условиях значительных температурных колебаний.
Давление управления 1–10 бар: Внешнее питание пилотного каскада гарантирует надежное переключение золотника даже при низком или отрицательном давлении в основной магистрали.

Реверсивная схема потока обеспечивает гибкость монтажа: распределитель может выполнять функции нормально закрытого или нормально открытого клапана в зависимости от выбранного порта подачи давления. Конструкция с внешним пилотным управлением и механическим пружинным возвратом повышает отказоустойчивость системы при сбоях в подаче управляющего сигнала.

Основные характеристики

Производитель

Camozzi

Артикул

3N34-035

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/4

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/4

Выход (каналы 2/A, 4/B)

G1/4

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внешнее

Тип управления

Пневматическое

Стандартный номинальный расход

1500 л/мин

Тип сброса

Механическая пружина

Тип клапана

С пилотным управлением

Функция распределителя

Н. О. или Н. З.

Присоединение 1

1/4

Подвод пилотного воздуха

G1/4

Направление потока

Реверсивный

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

Сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

-0,9 бар

Пилотное давление

От 1 до 10 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
