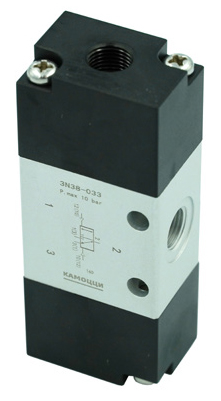

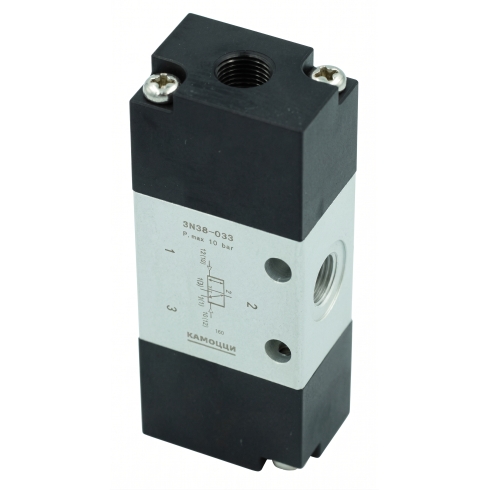

Распределитель с пневмоуправлением Camozzi 3N38-033

Name: Распределитель с пневмоуправлением Camozzi 3N38-033
Brand: Camozzi
SKU: 3N38-033
Price: 1493.61 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N38-033

1 494 ₽

Цена с НДС 22%

штука x 1 494 ₽

Доступно 171 шт 4 дня

Ожидается 300 шт 9 недель

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N38-033

Количество линий и позиций

3/2 лин./поз.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип действия

Ручное дублирование

Тип клапана

Присоединение 1

Подвод пилотного воздуха

Направление потока

Тип резьбы

Монтаж

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Пилотное давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N38-033

1 494 ₽

171 шт

1 шт

G1/8

3/2 лин./поз.

Внешнее

Пневматическое

950 л/мин

Бистабильный

С фиксацией

С пилотным управлением

1/8

G1/8

Реверсивный

На коллекторной плите сквозное отверстие

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

-0,9 бар

От 1 до 10 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

338L-033

↑ 3 333 ₽

1 шт

3/2 лин./поз.

Пневматическое

Бистабильный

Бистабильное, под отвертку, стандарт

Золотникового типа

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

- 0,9 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

338-033

Уточняйте

0 шт

1 шт

3/2 лин./поз.

Пневматическое

Моностабильный

Бистабильное, под отвертку, стандарт

Золотникового типа

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

- 0,9 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C (при сухом воздухе -20 °C)

Аналог

Camozzi

438-33

Уточняйте

0 шт

1 шт

3/2 лин./поз.

Пневматическое

Бистабильный

Нержавеющая сталь

Алюминий

NBR (Бутадиен-нитрильный каучук); PU (Полиуретан)

10 бар

- 0,9 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

От 0 до +60 °C

Аналог

E.MC

RVA3212-06

↑ 2 480 ₽

19 шт

1 шт

3/2 лин./поз.

Пневматическое

Бистабильный

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

От -20 до +70 °C

Аналог

E.MC

RVA3222-06

↑ 2 550 ₽

10 шт

1 шт

3/2 лин./поз.

Пневматическое

Бистабильный

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный каучук)

8 бар

1,5 бар

От -20 до +70 °C

Аналог

Metalwork

7010010100

↑ 5 865 ₽

0 шт

1 шт

1/8

3/2 лин./поз.

Пневматический

550 л/мин

Бистабильный

10 бар

От -10 до +60 °C

Описание и характеристики

Распределитель Camozzi 3N38-033 представляет собой трехлинейный двухпозиционный (3/2) пневматический клапан золотникового типа с двусторонним пневматическим управлением. Устройство является бистабильным, что позволяет использовать его в системах с функцией памяти, где переключение состояния происходит по импульсному сигналу, а удержание позиции не требует постоянного наличия управляющего давления. Ключевые технические характеристики модели:

Функция распределения 3/2 (бистабильный): Управление осуществляется подачей попеременных пневматических сигналов в пилотные порты, что обеспечивает надежную фиксацию золотника в крайних положениях даже при исчезновении давления в системе управления.
Номинальный расход 950 л/мин: Пропускная способность, измеренная при давлении 6 бар и перепаде 1 бар, достаточна для управления пневмоцилиндрами малого и среднего диаметра с высокой скоростью срабатывания.
Рабочее давление от -0, 9 до 10 бар: Возможность коммутации вакуума позволяет применять распределитель в вакуумных захватах и системах разряжения при условии подачи внешнего пилотного питания.
Температурный диапазон от -40 до +80 °C: Расширенный интервал рабочих температур, обеспечиваемый материалами уплотнений NBR и алюминиевым корпусом, допускает эксплуатацию в жестких климатических условиях.
Присоединение G1/8: Резьбовые порты стандарта G (ISO 228) обеспечивают совместимость с широким спектром фитингов и пневматических магистралей.

Конструкция с внешним питанием пилотного каскада (давление управления от 1 до 10 бар) гарантирует стабильное переключение клапана независимо от давления в основной рабочей магистрали. Это критически важно для схем, работающих с низким давлением или вакуумом. Алюминиевый золотник снижает инерционность системы, а возможность монтажа в любом положении упрощает компоновку пневматического шкафа или установку непосредственно на исполнительные механизмы.

Основные характеристики

Производитель

Camozzi

Артикул

3N38-033

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внешнее

Тип управления

Пневматическое

Стандартный номинальный расход

950 л/мин

Тип действия

Бистабильный

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Присоединение 1

1/8

Подвод пилотного воздуха

G1/8

Направление потока

Реверсивный

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На коллекторной плите сквозное отверстие

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

-0,9 бар

Пилотное давление

От 1 до 10 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
