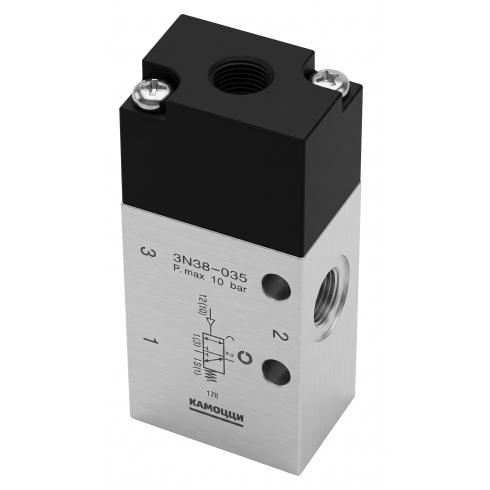

Распределитель с пневмоуправлением Camozzi 3N38-035

Name: Распределитель с пневмоуправлением Camozzi 3N38-035
Brand: Camozzi
SKU: 3N38-035
Price: 1287.51 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: 3N38-035

1 288 ₽

Цена с НДС 22%

штука x 1 288 ₽

Доступно 477 шт 4 дня

Ожидается 3 шт 2 дня

Родина бренда

Италия

Производитель

Camozzi

Артикул

3N38-035

Количество линий и позиций

3/2 лин./поз.

Функция распределителя

Н. О. или Н. З.

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Вход (канал 1/P)

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

Выход (каналы 2/A, 4/B)

Количество линий и позиций

Питание пилотного каскада

Тип управления

Стандартный номинальный расход

Тип сброса

Ручное дублирование

Тип клапана

Функция распределителя

Присоединение 1

Подвод пилотного воздуха

Направление потока

Тип резьбы

Монтаж

Вес

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Пилотное давление

Положение при сборке

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

3N38-035

1 288 ₽

477 шт

1 шт

G1/8

3/2 лин./поз.

Внешнее

Пневматическое

950 л/мин

Механическая пружина

С фиксацией

С пилотным управлением

Н. О. или Н. З.

1/8

G1/8

Реверсивный

На коллекторной плите сквозное отверстие

150 г

Алюминий

NBR (бутадиен-нитрильный каучук)

10 бар

-0,9 бар

От 2 до 10 бар

Любое

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -40 до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Festo

7803

↑ 7 630 ₽

0 шт

1 шт

3/2 лин./поз.

Пневматическое

Пружинный

Н. О. или Н. З.

Реверсивный

150 г

Алюминиевый сплав

NBR (Бутадиен-нитрильный каучук)

10 бар

1 - 10 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Возможна работа со смазкой (Впоследствии требуется постоянная смазка)

Описание и характеристики

Пневматический распределитель Camozzi серии 3N представляет собой трехлинейный двухпозиционный (3/2) клапан золотникового типа с односторонним пневматическим управлением и пружинным возвратом. Устройство предназначено для изменения направления потоков сжатого воздуха или вакуума в промышленных пневмосистемах, требующих управления посредством пневматического сигнала от внешнего источника.

Функция распределителя: 3/2 лин./поз., реверсивный. Конструкция позволяет использовать устройство как нормально закрытый (Н. З.) или нормально открытый (Н. О.) клапан в зависимости от схемы подключения портов, что упрощает проектирование логических цепей.
Рабочее давление: от -0, 9 до 10 бар. Поддержка вакуума и внешнее питание пилота делают модель пригодной для управления вакуумными захватами и работы в магистралях с низким или нестабильным давлением.
Номинальный расход: 950 л/мин. Высокая пропускная способность для типоразмера G1/8 обеспечивает необходимое быстродействие подключенных исполнительных механизмов и эффективность продувки.
Температурный диапазон: от -40 до +80 °C. Расширенные границы рабочей температуры позволяют эксплуатировать оборудование в неотапливаемых помещениях, климатических камерах или вблизи источников тепла без риска деградации уплотнений NBR.
Давление управления (пилотное): от 2 до 10 бар. Для переключения золотника требуется подача сигнала в указанном диапазоне, что обеспечивает надежное срабатывание независимо от давления в основном рабочем канале.

Корпус из алюминия и золотниковая конструкция гарантируют механическую прочность и долговечность при интенсивном циклировании. Возможность монтажа в любом положении и наличие сквозных отверстий в корпусе упрощают интеграцию распределителя в сложные пневматические сборки и коллекторные группы.

Основные характеристики

Производитель

Camozzi

Артикул

3N38-035

Внутренний стандарт

IDO28456

Технические характеристики

Вход (канал 1/P)

G1/8

Выхлоп/сброс/дренаж (каналы 3/R, 5/S)

G1/8

Выход (каналы 2/A, 4/B)

G1/8

Количество линий и позиций

3/2 лин./поз.

Питание пилотного каскада

Внешнее

Тип управления

Пневматическое

Стандартный номинальный расход

950 л/мин

Тип сброса

Механическая пружина

Ручное дублирование

С фиксацией

Тип клапана

С пилотным управлением

Функция распределителя

Н. О. или Н. З.

Присоединение 1

1/8

Подвод пилотного воздуха

G1/8

Направление потока

Реверсивный

Массо-габаритные и монтажные характеристики

Тип резьбы

Монтаж

На коллекторной плите сквозное отверстие

Вес

150 г

Особенности материалов

Материал золотника

Алюминий

Материал корпуса

Алюминий

Материал уплотнения

NBR (бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

-0,9 бар

Пилотное давление

От 2 до 10 бар

Положение при сборке

Любое

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -40 до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
