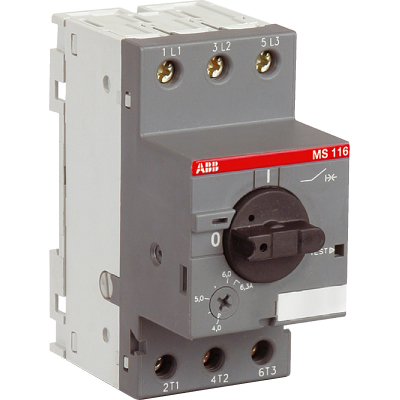

Автоматический выключатель защиты двигателя MS-116-1.0 50kA ABB 1SAM250000R1005

Автоматический выключатель защиты двигателя MS-116 ABB - это трехполюсный электротехнический аппарат с термомагнитным расцепителем, предназначенный для защиты силовых цепей и электродвигателей от тепловой перегрузки, короткого замыкания и обрыва фазы.

Устройство работает на базе комбинированной системы расцепления. Тепловой элемент имеет диапазон настройки 0,63-1 А, что позволяет адаптировать защиту под конкретный номинальный ток двигателя для исключения перегрева обмоток. Электромагнитный расцепитель с фиксированной уставкой 11,5 А обеспечивает мгновенное срабатывание при возникновении токов короткого замыкания. Чувствительность к выпадению фазы является критически важным параметром, предотвращающим работу привода в несимметричном режиме, что существенно продлевает эксплуатационный ресурс оборудования. Степень защиты IP20 предполагает установку аппарата в закрытых распределительных шкафах или пультах управления с контролируемой средой.

• Количество полюсов: 3
• Диапазон настройки защиты от перегрузки: 0,63-1 А
• Ток срабатывания без задержки: 11,5 А
• Тип расцепителя: термомагнитный
• Степень защиты: IP20
• Глубина устройства: 85,6 мм
• Тип присоединения: винтовое соединение

Монтаж производится на стандартную 35-мм DIN-рейку. Присоединение проводников главной электрической цепи реализовано через винтовые зажимы, обеспечивающие надежный контакт и стойкость к вибрационным нагрузкам. Компактное исполнение с глубиной 85,6 мм позволяет эффективно использовать внутреннее пространство шкафа при плотной компоновке. В данной модификации встроенные вспомогательные контакты и расцепители минимального напряжения отсутствуют, однако конструкция серии MS116 предусматривает возможность их дополнительной установки при необходимости расширения функционала управления и сигнализации.
