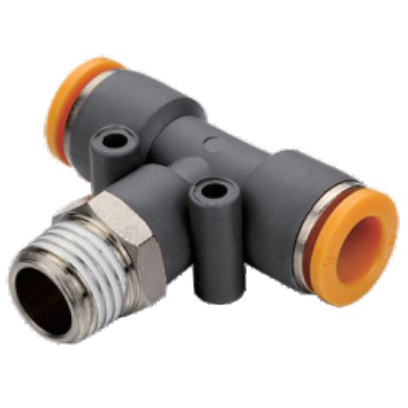

Тройник цанговый с резьбой переходной E.MC ZPB-06-01G

Тройник цанговый серии ZPB бренда E.MC - это соединительный элемент переходного типа для разветвления линий и подключения оборудования в системах промышленной автоматики, работающих на сжатом воздухе или воде. Изделие позволяет объединить жесткие компоненты системы с гибкими магистралями, обеспечивая надежное Т-образное разветвление потока.

Предназначен для создания узла с переходом от полимерных трубок Ø 6 мм на резьбовой порт G1/8. Техническое ядро модели определяет эксплуатацию в диапазоне давления до 8 бар, что делает её оптимальной для стандартных пневматических схем и систем водоснабжения с умеренным напором. Конструкция переходного фитинга позволяет компактно размещать узлы распределения среды в условиях ограниченного пространства.

Корпус из технополимера (PBT) обеспечивает высокую коррозионную стойкость и малый вес компонента. Рабочий диапазон температур 0...+60 °C ограничивает применение внутри помещений или в термостатированных контурах. Материал PBT характеризуется химической инертностью к воде и масляному туману, однако требует защиты от прямого воздействия агрессивных растворителей и кислот. Цанговый механизм рассчитан на многократную фиксацию трубок из полиуретана (PU) или полиамида (PA), сохраняя герметичность захвата после множества циклов монтажа.

• Материал корпуса: PBT (технополимер)
• Рабочая среда: сжатый воздух, вода
• Максимальное давление: 8 бар
• Присоединение 1: наружная резьба G1/8
• Присоединение 2: цанга 6 мм
• Температурный диапазон: 0...+60 °C

Монтаж резьбовой части G1/8 осуществляется с помощью внешнего шестигранника, что позволяет точно контролировать усилие затяжки. Резьба цилиндрического типа G предполагает использование уплотнительных прокладок или колец для исключения утечек. При установке гибкой магистрали в цангу необходимо обеспечить перпендикулярный срез трубки; внутренний зубчатый захват фиксирует магистраль без деформации стенок, сохраняя полное проходное сечение и минимизируя турбулентность потока.
