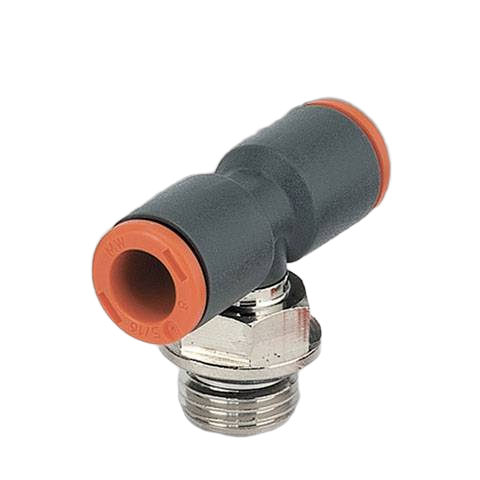

Тройник цанговый Metalwork RL35 6 1/8 2L35007

Тройник цанговый серии RL35 Metalwork - это T-образный соединительный компонент из технополимера для разветвления пневматических магистралей в автоматизированных системах распределения сжатого воздуха.

Фитинг модели 2L35007 применяется для создания герметичного отвода под углом 90 градусов от резьбового порта распределителя или плиты. Наружная цилиндрическая резьба G 1/8 и два цанговых выхода под трубку Ø6 мм позволяют эффективно компоновать узлы пневматической логики в условиях ограниченного пространства. Оптимизированная внутренняя геометрия минимизирует турбулентность и потери давления в узле при максимальном рабочем давлении до 12 бар.

Использование технополимера в качестве основного материала корпуса обеспечивает высокую коррозионную стойкость и малый вес изделия, составляющий всего 8,9 г. Уплотнения из NBR (бутадиен-нитрильного каучука) сохраняют эластичность и герметизирующую способность в диапазоне температур -20...+60 °C. При эксплуатации рекомендуется использовать сжатый воздух, подготовленный согласно стандартам очистки, чтобы избежать повреждения запирающих цанговых элементов и манжет абразивными частицами.

• Форма фитинга: T-образный
• Присоединение на входе: Наружная резьба G 1/8
• Присоединение на выходе: Цанга Ø6 мм
• Максимальное рабочее давление: 12 бар
• Материал уплотнений: NBR (нитрильный каучук)
• Рабочая температура: -20...+60 °C
• Материал корпуса: Технополимер

Цилиндрическая резьба G-типа оснащена встроенным уплотнительным кольцом, что исключает необходимость применения дополнительных материалов типа ленты ФУМ. Цанговый механизм обеспечивает надежную фиксацию трубки из полиуретана (PU), полиамида (PA) или полиэтилена (PE) за счет равномерного распределения усилия зажима по окружности. Конструкция предполагает ручную фиксацию шланга до упора, а демонтаж производится простым нажатием на отпускное кольцо цанги.
