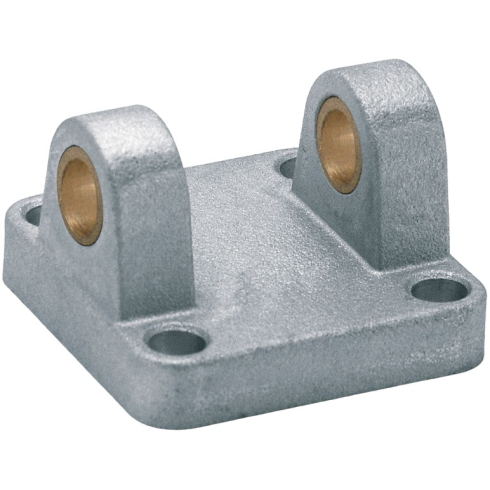

Задняя цапфа охватывающая Camozzi C-H-41-63

Задняя охватывающая цапфа модели C-H-41-63 представляет собой монтажный элемент серии C-H, предназначенный для шарнирного крепления пневматических цилиндров. Изделие устанавливается непосредственно на заднюю крышку привода, обеспечивая возможность качания корпуса цилиндра в одной плоскости и компенсацию угловых отклонений в процессе работы механизма.

• Совместимость с диаметром поршня: 63 мм. Геометрические параметры изделия строго соответствуют габаритам задней крышки пневмоцилиндров данного типоразмера, обеспечивая точную посадку и корректное распределение механической нагрузки.
• Материал изготовления: Алюминий. Использование алюминиевого сплава обеспечивает высокую коррозионную стойкость конструкции и минимизирует общую массу узла, что важно для снижения инерционных сил в подвижных системах.
• Момент затяжки: 13 Нм. Соблюдение регламентированного усилия затяжки для комплектных винтов необходимо для предотвращения самопроизвольного ослабления соединения в условиях вибраций и циклических нагрузок.

В комплект поставки входят цапфа и четыре крепежных винта, что позволяет выполнить монтаж без необходимости подбора дополнительных метизов. Конструкция охватывающего типа (вилка) рассчитана на сопряжение с ответными элементами крепления, формируя надежный шарнирный узел для передачи осевых усилий привода.
