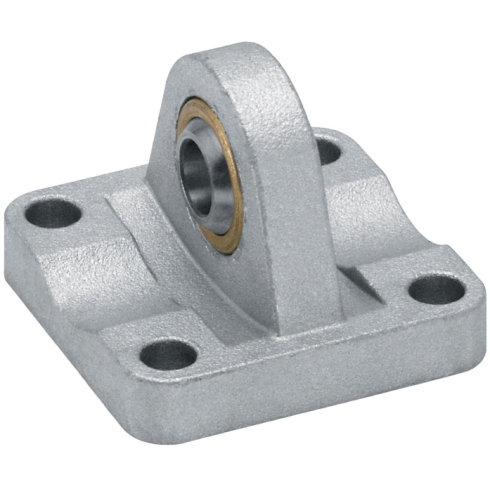

Фланец с шаровым шарниром Camozzi R-41-50

Фланец с шаровым шарниром модели R-41-50 предназначен для шарнирного крепления пневматических цилиндров к несущим конструкциям оборудования. Данный монтажный элемент обеспечивает подвижность узла, позволяя компенсировать угловые отклонения и несоосность в процессе работы привода, что критично для сложных кинематических схем.

• Совместимость с приводом: 50 мм. Геометрия изделия рассчитана строго под пневмоцилиндры с диаметром поршня 50 мм, обеспечивая точное сопряжение с задней крышкой без люфтов.
• Тип конструкции: Шаровый шарнир. Наличие сферического элемента допускает самоцентрирование системы, предотвращая возникновение избыточных радиальных нагрузок на шток и направляющие втулки.
• Материал изготовления: Алюминий. Использование алюминиевого сплава обеспечивает высокую удельную прочность при малом весе, а также устойчивость к коррозии в стандартных промышленных условиях.
• Момент затяжки: 13 Нм. Соблюдение указанного усилия затяжки для крепежных винтов гарантирует надежность фиксации и предотвращает ослабление соединения под воздействием вибрационных нагрузок.

В комплект поставки входит сам узел подвески и четыре крепежных винта, что позволяет произвести монтаж без подбора дополнительных метизов. Применение данного фланца способствует увеличению эксплуатационного ресурса пневмоцилиндра за счет минимизации боковых усилий, воздействующих на уплотнительные элементы.
