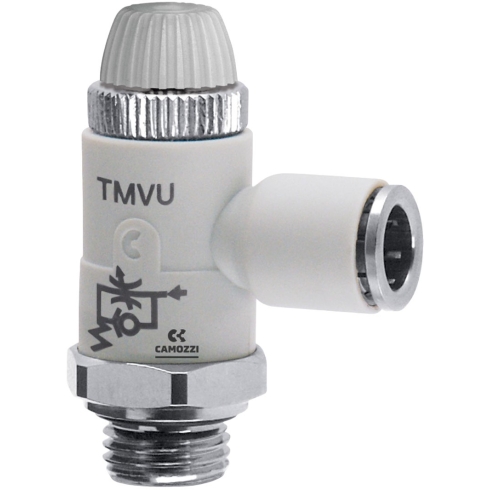

Дроссель с обратным клапаном Camozzi TMVU 976-1/8-8

Name: Дроссель с обратным клапаном Camozzi TMVU 976-1/8-8
Brand: Camozzi
SKU: TMVU-976-1/8-8
Price: 1943.29 RUB
Availability: InStock
Rating: 5 (7 reviews)

Артикул: TMVU-976-1/8-8

1 943 ₽

Цена с НДС 22%

штука x 1 943 ₽

Доступно 115 шт 4 дня

Ожидается 40 шт 10 недель

Родина бренда

Италия

Производитель

Camozzi

Артикул

TMVU-976-1/8-8

Наименование

Дроссель

Серия товара

TMVU

Группа

С обратным клапаном

Материал корпуса

Технополимер

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Элемент настройки

Присоединение 1

Присоединение 2

Максимальный стандартный расход

Функция дросселирования воздуха

Тип конструкции

Тип присоединения на выходе

Тип присоединения на входе

Присоединение комплектующих

Тип крепления

Тип резьбы

Тип монтажа

Размер шестигранника под ключ

Длина резьбы

Условный проход

Высота

Материал корпуса

Материал уплотнения

Материал цанги

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Температура окружающей среды

Рабочая среда

Оптимальное решение

Основной

Camozzi

TMVU-976-1/8-8

1 943 ₽

115 шт

1 шт

Рифлёный винт

1/8

8 мм

890 нл/мин

В одном направлении

Игольчатого типа

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

На распределителях

19 мм

5 мм

5,8 мм

55,5 мм

Технополимер

NBR (Бутадиен-нитрильный каучук)

Латунь

10 бар

0,5 бар

Любое

От 0 °C до +60 °C (при сухом воздухе -20 °C)

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Пневмоцилиндр

Аналог

Camozzi

PMVU-704-1/8-8

↓ 1 357 ₽

245 шт

1 шт

Рифлёный винт

1/8

8 мм

В одном направлении

Игольчатого типа

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

12 мм

5 мм

2 мм

36,5 мм

Никелированная латунь

NBR (Бутадиен-нитрильный каучук)

Никелированная латунь

10 бар

1 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Пневмоцилиндр

Аналог

Camozzi

PSVU-604-1/8-8

↓ 1 269 ₽

72 шт

1 шт

Регулировка отвёрткой/ключом

1/8

8 мм

В одном направлении

Игольчатого типа

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

12 мм

5 мм

2 мм

27 мм

Никелированная латунь

NBR (Бутадиен-нитрильный каучук)

Никелированная латунь

10 бар

1 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Пневмоцилиндр

Аналог

Camozzi

GSVU-804-1/8-8

↓ 1 826 ₽

0 шт

1 шт

Регулировка отвёрткой/ключом

1/8

8 мм

В одном направлении

Игольчатого типа

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

14 мм

5 мм

3,5 мм

50 мм

Латунь

NBR (Бутадиен-нитрильный каучук)

10 бар

1 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Пневмоцилиндр

Аналог

Metalwork

9031108V

↑ 3 075 ₽

12 шт

1 шт

Рифлёный винт

1/8

8 мм

На входе

Цанга

Наружная резьба

Внутренняя резьба

Внешний шестигранник

Никелированная латунь

10 бар

Пневмоцилиндр

Аналог

Pneumax

T280818

Уточняйте

0 шт

1 шт

Регулировка отвёрткой/ключом

1/8

8 мм

На входе

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

Технополимер

10 бар

0,9 бар

Пневмоцилиндр

Аналог

Pneumax

280818P

Уточняйте

0 шт

1 шт

Рифлёный винт

1/8

8 мм

На входе

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

Латунь

10 бар

0,9 бар

Пневмоцилиндр

Аналог

Pneumax

T280818P

Уточняйте

0 шт

1 шт

Рифлёный винт

1/8

8 мм

На входе

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

Технополимер

10 бар

0,9 бар

Пневмоцилиндр

Аналог

Pneumax

280818

Уточняйте

0 шт

1 шт

Регулировка отвёрткой/ключом

1/8

8 мм

На входе

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

Латунь

10 бар

0,9 бар

Пневмоцилиндр

Описание и характеристики

Дроссель с обратным клапаном Camozzi TMVU 976-1/8-8 представляет собой устройство игольчатого типа, предназначенное для однонаправленного регулирования расхода сжатого воздуха и настройки скорости срабатывания пневматических приводов. Модель разработана для непосредственного монтажа на распределители, обеспечивая дросселирование потока на выхлопе или подаче в зависимости от схемы подключения, при этом свободный проход воздуха осуществляется в обратном направлении.

Ключевые технические характеристики

Максимальный расход и условный проход: 890 нл/мин при проходном сечении 5, 8 мм. Данные параметры обеспечивают достаточную пропускную способность для динамичного управления пневмоцилиндрами малого и среднего диаметра.
Рабочее давление: От 0, 5 до 10 бар. Широкий диапазон давлений позволяет интегрировать устройство в большинство стандартных промышленных пневмолиний.
Температурный диапазон: От 0 °C до +60 °C (допускается работа при -20 °C с сухим воздухом). Указанные значения соответствуют условиям эксплуатации в отапливаемых производственных помещениях и цехах.
Материалы корпуса и уплотнений: Конструкция выполнена из технополимера с уплотнениями из NBR (бутадиен-нитрильный каучук). Использование полимера снижает общий вес узла и нагрузку на резьбовое соединение, а NBR гарантирует герметичность и стойкость к масляному туману.
Тип присоединения: Внешняя резьба G1/8 для монтажа в порт распределителя и цанговый зажим для подключения пневмотрубки. Комбинация резьбового и цангового соединений упрощает сборку пневматической схемы без дополнительных переходников.

Технические преимущества и особенности эксплуатации

Настройка расхода осуществляется с помощью рифлёного винта, что позволяет производить плавную регулировку вручную без применения отвертки или ключей. Конструкция дросселя оптимизирована для работы со сжатым воздухом класса очистки по стандарту ISO 8573-1: 2010, что минимизирует риск засорения регулирующего канала. Благодаря компактным габаритам и специализированному типу монтажа, устройство является оптимальным решением для построения компактных распределительных блоков с индивидуальной настройкой скоростей для каждого исполнительного механизма.

Основные характеристики

Производитель

Camozzi

Артикул

TMVU-976-1/8-8

Наименование

Дроссель

Серия товара

TMVU

Группа

С обратным клапаном

Внутренний стандарт

IDO28456

Технические характеристики

Элемент настройки

Рифлёный винт

Присоединение 1

1/8

Присоединение 2

8 мм

Максимальный стандартный расход

890 нл/мин

Функция дросселирования воздуха

В одном направлении

Массо-габаритные и монтажные характеристики

Тип конструкции

Игольчатого типа

Тип присоединения на выходе

Цанга

Тип присоединения на входе

Наружная резьба

Присоединение комплектующих

Внутренняя резьба

Тип крепления

Резьбовой

Тип резьбы

Тип монтажа

На распределителях

Размер шестигранника под ключ

19 мм

Длина резьбы

5 мм

Условный проход

5,8 мм

Высота

55,5 мм

Особенности материалов

Материал корпуса

Технополимер

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Материал цанги

Латунь

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

0,5 бар

Положение при сборке

Любое

Температура окружающей среды

От 0 °C до +60 °C (при сухом воздухе -20 °C)

Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

Оптимальное решение

Пневмоцилиндр

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
