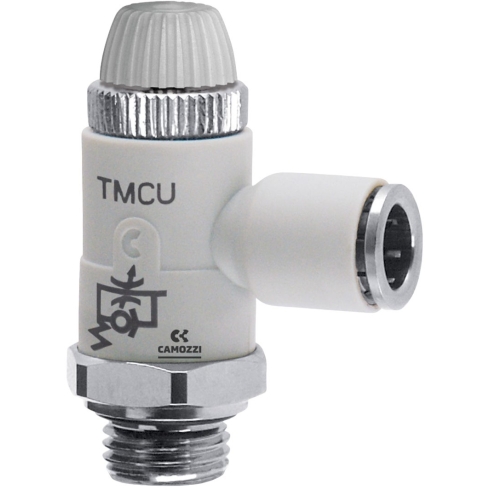

Дроссель с обратным клапаном Camozzi TMCU 976-3/8-8

Name: Дроссель с обратным клапаном Camozzi TMCU 976-3/8-8
Brand: Camozzi
SKU: TMCU-976-3/8-8
Price: 1988.80 RUB
Availability: InStock
Rating: 5 (31 reviews)

Артикул: TMCU-976-3/8-8

1 989 ₽

Цена с НДС 22%

штука x 1 989 ₽

Доступно 1 693 шт 4 дня

Родина бренда

Италия

Производитель

Camozzi

Артикул

TMCU-976-3/8-8

Наименование

Дроссель

Серия товара

TMCU

Группа

С обратным клапаном

Материал корпуса

Технополимер

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Элемент настройки

Присоединение 1

Присоединение 2

Максимальный стандартный расход

Функция дросселирования воздуха

Тип конструкции

Тип присоединения на выходе

Тип присоединения на входе

Присоединение комплектующих

Тип крепления

Тип резьбы

Тип монтажа

Размер шестигранника под ключ

Длина резьбы

Условный проход

Высота

Материал корпуса

Материал уплотнения

Материал цанги

Максимальное рабочее давление

Минимальное рабочее давление

Положение при сборке

Температура окружающей среды

Рабочая среда

Оптимальное решение

Основной

Camozzi

TMCU-976-3/8-8

1 989 ₽

1 693 шт

1 шт

Рифлёный винт

3/8

8 мм

890 нл/мин

В одном направлении

Игольчатого типа

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

На цилиндрах

20 мм

7 мм

5,8 мм

56,5 мм

Технополимер

NBR (Бутадиен-нитрильный каучук)

Латунь

10 бар

0,5 бар

Любое

От 0 °C до +60 °C (при сухом воздухе -20 °C)

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Пневмоцилиндр

Аналог

Pemaks

PHK1-3/8-8

↓ 719 ₽

230 шт

1 шт

3/8

8 мм

Внешний шестигранник

Технополимер

NBR (Бутадиен-нитрильный каучук)

От -10°C до +60°C

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PHK2-3/8-8

↓ 693 ₽

83 шт

1 шт

3/8

8 мм

Внешний шестигранник

Технополимер

NBR (Бутадиен-нитрильный каучук)

От -10°C до +60°C

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PBHK-3/8-8

↓ 1 480 ₽

5 шт

1 шт

3/8

8 мм

Внешний шестигранник

Никелированная латунь

NBR (Бутадиен-нитрильный каучук)

От -30°C до +120°C

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

E.MC

ZSC08-03G

↓ 491 ₽

0 шт

1 шт

Рифлёный винт

3/8

8 мм

В одном направлении

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

Внешний шестигранник

20 мм

7 мм

Технополимер

8 бар

Сжатый воздух и вода

Пневмоцилиндр

Аналог

Pneumax

290838

Уточняйте

0 шт

1 шт

Регулировка отвёрткой/ключом

3/8

8 мм

На выходе

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

Латунь

10 бар

0,9 бар

Пневмоцилиндр

Аналог

Pneumax

T290838

Уточняйте

0 шт

1 шт

Регулировка отвёрткой/ключом

3/8

8 мм

На выходе

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

Технополимер

10 бар

0,9 бар

Пневмоцилиндр

Аналог

Pneumax

T290838P

Уточняйте

0 шт

1 шт

Рифлёный винт

3/8

8 мм

На выходе

Цанга

Наружная резьба

Внутренняя резьба

Резьбовой

Технополимер

10 бар

0,9 бар

Пневмоцилиндр

Описание и характеристики

Пневматический дроссель с обратным клапаном Camozzi серии TMCU (модель 976-3/8-8) представляет собой регулятор расхода игольчатого типа, предназначенный для управления скоростью перемещения штока пневмоцилиндров. Устройство монтируется непосредственно в подводящий порт исполнительного механизма, обеспечивая однонаправленное дросселирование потока сжатого воздуха.

Основные технические характеристики

Присоединительные параметры: Комбинация наружной резьбы G3/8 и цангового зажима под трубку 8 мм позволяет интегрировать дроссель в пневмосистемы средней производительности без использования дополнительных переходников.
Максимальный стандартный расход: Значение 890 нл/мин обеспечивает высокую пропускную способность, достаточную для динамичной работы пневмоприводов соответствующего типоразмера.
Рабочее давление: Диапазон от 0, 5 до 10 бар гарантирует стабильное функционирование устройства в подавляющем большинстве общепромышленных пневматических магистралей.
Материалы конструкции: Корпус выполнен из технополимера, а цанга и резьбовая часть — из латуни, что обеспечивает оптимальное соотношение прочности и веса изделия.
Температурный диапазон: Устройство рассчитано на эксплуатацию при температуре окружающей среды от 0 °C до +60 °C (при использовании сухого воздуха возможно снижение до -20 °C).

Эксплуатационные преимущества

Поворотная конструкция корпуса (тип Banjo) позволяет ориентировать выход под трубку в любом удобном направлении (360°) после фиксации резьбовой части, что упрощает разводку пневмолиний в ограниченном пространстве. Настройка расхода осуществляется вручную с помощью рифленого винта, что позволяет оперативно корректировать скорость работы цилиндра без применения специального инструмента. Встроенный обратный клапан обеспечивает свободный проход воздуха в одном направлении и регулируемый в другом, реализуя эффективную схему дросселирования на выхлопе.

Основные характеристики

Производитель

Camozzi

Артикул

TMCU-976-3/8-8

Наименование

Дроссель

Серия товара

TMCU

Группа

С обратным клапаном

Внутренний стандарт

IDO28456

Технические характеристики

Элемент настройки

Рифлёный винт

Присоединение 1

3/8

Присоединение 2

8 мм

Максимальный стандартный расход

890 нл/мин

Функция дросселирования воздуха

В одном направлении

Массо-габаритные и монтажные характеристики

Тип конструкции

Игольчатого типа

Тип присоединения на выходе

Цанга

Тип присоединения на входе

Наружная резьба

Присоединение комплектующих

Внутренняя резьба

Тип крепления

Резьбовой

Тип резьбы

Тип монтажа

На цилиндрах

Размер шестигранника под ключ

20 мм

Длина резьбы

7 мм

Условный проход

5,8 мм

Высота

56,5 мм

Особенности материалов

Материал корпуса

Технополимер

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Материал цанги

Латунь

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

0,5 бар

Положение при сборке

Любое

Температура окружающей среды

От 0 °C до +60 °C (при сухом воздухе -20 °C)

Рабочая среда

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

Оптимальное решение

Пневмоцилиндр

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
