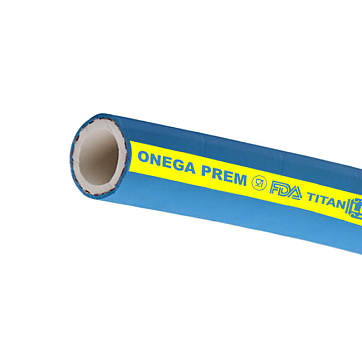

Пищевой рукав для жирных продуктов «ONEGA-PREM », нап/всас., вн. диам. 102мм, 10bar, NBR, TL100ON-PR TITAN LOCK

Напорно-всасывающий пищевой рукав серии ONEGA-PREM бренда TITAN LOCK - это гибкая линия передачи среды, предназначенная для транспортировки жиросодержащих продуктов под давлением до 10 бар. Конструкция армирована металлической спиралью, что исключает схлопывание при работе в режиме всасывания и обеспечивает стабильность проходного сечения Ø102 мм. Толщина стенки 8 мм и внешний слой из синтетической резиновой смеси дают механическую защиту в промышленных условиях. Рабочее давление ограничивается 10 бар, при этом расчетное давление на разрыв составляет 30 бар, что обеспечивает запас прочности при гидроударах.

Ключевой эксплуатационный ограничитель - внутренний слой из белой резиновой смеси NBR. Материал химически нейтрален, устойчив к животным и растительным жирам, а также допускает санитарную очистку магистрали в пределах рабочего температурного диапазона -40...+80 °C. Внешняя оболочка адаптирована к абразивному износу и воздействию производственных сред цеха.

• Внутренний диаметр: Ø102 мм
• Наружный диаметр: 118 мм
• Рабочее давление: 10 бар
• Давление на разрыв: 30 бар
• Рабочая температура: -40...+80 °C
• Материал внутреннего слоя: белая резиновая смесь NBR
• Радиус изгиба: 354 мм
• Вес: 4.8 кг/м

При прокладке трасс минимально допустимый радиус изгиба составляет 354 мм; превышение изгиба ведет к деформации армирующего каркаса и потере герметичности. Соединение с запорной арматурой осуществляется промышленными фитингами соответствующего диаметра. Рукав поставляется в бухтах длиной 40 м с расчетным шагом реза, кратным 10. Удельная масса 4.8 кг/м требует использования поддерживающих лотков или опорных хомутов при монтаже протяженных горизонтальных участков пневмо- или гидролинии.
