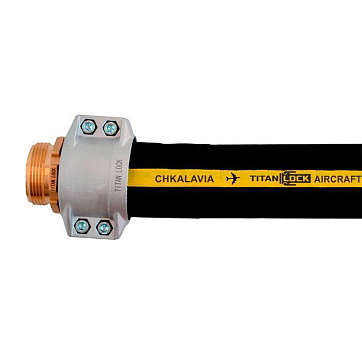

Рукав для авиационного топлива и заправки самолетов CHKALAVIA, нап-всас, внутр. диам. 38мм, -30C, 20 Бар, TL038CHK TITAN LOCK

Напорно-всасывающий рукав серии CHKALAVIA от TITAN LOCK - это специализированная гибкая линия передачи, разработанная для перекачки авиационного топлива и заправки воздушных судов.

Конструкция армирована текстильным волокном и стальной проволокой, что обеспечивает стабильную геометрию внутреннего сечения как при нагнетании с рабочим давлением до 20 бар, так и в режиме всасывания. Рукав имеет внутренний диаметр Ø38 мм при толщине стенки 8.5 мм, что гарантирует заданную пропускную способность при высоких механических нагрузках. Запас прочности подтверждается давлением на разрыв в 80 бар, что является критичным ограничением для безопасности инфраструктуры топливного обеспечения.

Ключевой эксплуатационный фактор - применение гладкой черной резины NBR во внутреннем слое, обладающей высокой химической стойкостью к компонентам авиационного топлива. Внешний слой выполнен из огнестойкой резины CR, защищающей магистраль от воздействия масел, ультрафиолета и атмосферных факторов в температурном диапазоне -30...+70 °C. Заявленные эластомеры исключают деградацию материала при длительном контакте с углеводородами и сохраняют гибкость при отрицательных температурах.

• Тип рукава: напорно-всасывающий
• Внутренний диаметр: Ø38 мм
• Рабочее давление: 20 бар
• Давление на разрыв: 80 бар
• Рабочая температура: -30...+70 °C
• Материал внутреннего слоя: гладкая черная резина NBR
• Материал внешнего слоя: гладкая огнестойкая резина CR
• Минимальный радиус изгиба: 250 мм

Монтаж шланговых сборок осуществляется с применением промышленных фитингов или фланцевых соединений, фиксируемых силовыми хомутами или методом опрессовки. При прокладке трассы необходимо строго соблюдать минимальный радиус изгиба 250 мм для предотвращения излома стального корда и локального сужения проходного сечения. Удельный вес 2.1 кг/м требует обязательного учета при проектировании поддерживающих лотков на длинных участках магистрали. Линия поставляется в бухтах длиной до 60 м с установленным шагом для кратности 10.
