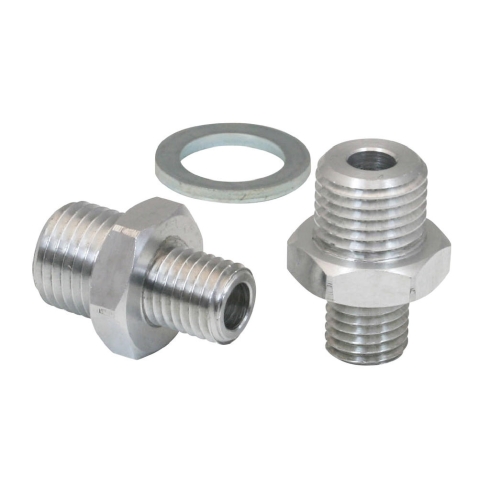

Соединительный ниппель для вакуумной присоски Schmalz SA-NIP N009 G1/4-AG

Соединительный ниппель серии SA-NIP N009 Schmalz - это специализированный монтажный компонент для вакуумных систем захвата, обеспечивающий переход между распределительной линией и присоской. Изделие предназначено для жесткой фиксации исполнительных органов в составе автоматизированных систем перемещения заготовок.

Корпус из высокопрочного алюминиевого сплава обеспечивает минимальную массу узла (9,2 г), что критично для снижения инерционных нагрузок в высокодинамичных задачах Pick-and-Place. Проходное отверстие номинальным диаметром Ø5,5 мм минимизирует пневматическое сопротивление, способствуя быстрому созданию вакуума и повышению энергоэффективности системы. Материал изделия устойчив к механическим нагрузкам и совместим с условиями эксплуатации в среде сухого технического воздуха.

Монтаж осуществляется через наружную цилиндрическую резьбу G1/4 (G1) и метрическую резьбу M10x1.25 (G2) со стороны присоски. Наличие шестигранного профиля под ключ SW17 позволяет производить установку с контролируемым моментом затяжки, гарантируя герметичность стыка без повреждения резьбовых каналов. Геометрия ниппеля соответствует стандартам серии N 009 для полной совместимости с соответствующим типоразмером вакуумных компонентов Schmalz.

• Резьба G1: G1/4"-M
• Резьба G2: M10x1.25-M
• Материал: Алюминий
• Внутренний диаметр (dn): Ø5,5 мм
• Размер под ключ (SW1): 17 мм
• Длина резьбы LG1: 10 мм
• Вес: 9,2 г
