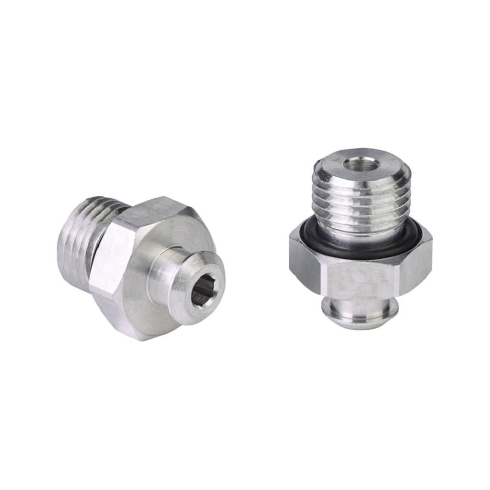

Соединительный элемент для присоски Schmalz SC 040 G1/4-AG

Соединительный элемент серии SC 040 G1/4-AG Schmalz - это специализированный вакуумный ниппель для интеграции эластичных присосок в промышленные системы захвата с резьбовым интерфейсом G1/4"-M.

Изделие выполняет роль силового и герметизирующего связующего звена между вакуумным держателем и присоской. Конструкция рассчитана на эксплуатацию в условиях высоких динамических нагрузок, характерных для скоростных роботов-манипуляторов. Внутренний проходной канал диаметром 4,1 мм обеспечивает оптимальную скорость откачки воздуха, что критично для сокращения времени цикла захвата и сброса заготовки.

• Тип резьбы: G1/4"-M
• Внутренний диаметр (dn): 4,1 мм
• Длина резьбовой части (LG1): 10 мм
• Общая длина (L1): 22,7 мм
• Размер под ключ (SW1): 17 мм
• Диаметр посадочный (d2): 8 мм

Монтаж производится в резьбовые порты вакуумных распределителей или плит. Предусмотренный внешний шестигранник SW17 позволяет осуществлять надежную затяжку с рекомендуемым моментом, а наличие внутреннего шестигранника SW4 облегчает сборку в стесненных условиях. Геометрия хвостовика d2 и фиксирующей части L гарантирует плотную посадку присоски и отсутствие паразитных утечек в вакуумном контуре. Изделие совместимо со стандартной размерной сеткой вакуумных компонентов Schmalz.
