Основные характеристики
Производитель
Артикул

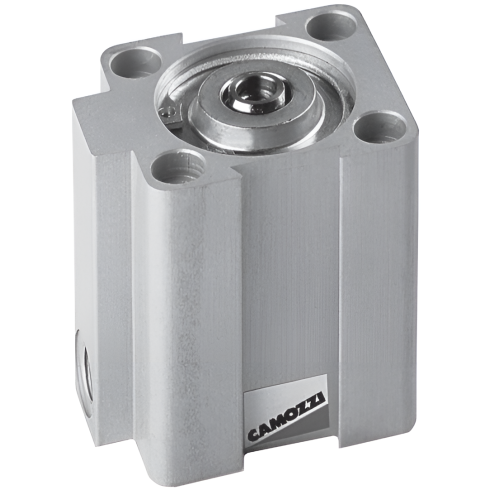

QN1A32A05
Наименование
Короткоходовый пневмоцилиндр
Серия товара
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
5 мм
Диаметр поршня
Тип штока
Односторонний
Тип действия
Одностороннее
Присоединение
1/8
Демпфирование
Нерегулируемое
Расположение возвратной пружины
Передняя возвратная пружина
Определение позиции
Отсутствует
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Отверстия на корпусе
Резьба на штоке
M6
Конец штока
Внутренняя резьба
Тип резьбы
G
Ширина
45 мм
Высота
27 мм
Длина
56 мм
Особенности материалов
Материал корпуса
Алюминий анодированный
Материал штока
Нержавеющая сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
2 бар
Температура окружающей среды
От 0 °C до + 80 °C (при сухом воздухе -20°C)
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
