Основные характеристики
Производитель
Артикул
QN1A20A10
Наименование

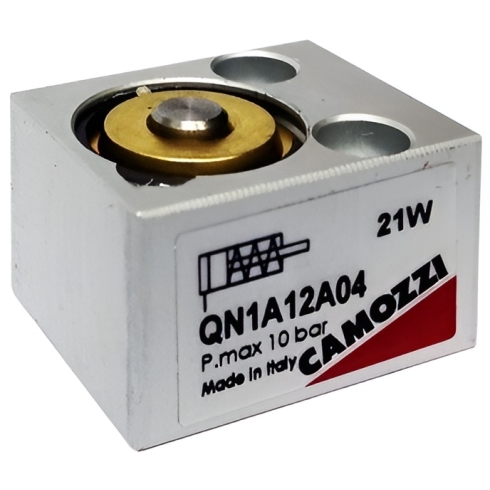

Короткоходовый пневмоцилиндр
Серия товара
Тип оборудования
Пневмоцилиндр
Внутренний стандарт
IDO28456
Технические характеристики
Ход
10 мм
Диаметр поршня
20 мм
Тип штока
Односторонний
Тип действия
Одностороннее
Присоединение
M5
Демпфирование
Нерегулируемое
Расположение возвратной пружины
Передняя возвратная пружина
Определение позиции
Отсутствует
Массо-габаритные и монтажные характеристики
Тип присоединения на входе
Внутренняя резьба
Тип крепления
Отверстия на корпусе
Резьба на штоке
M5
Конец штока
Внутренняя резьба
Тип резьбы
M
Ширина
32 мм
Высота
33 мм
Длина
37 мм
Особенности материалов
Материал корпуса
Алюминий анодированный
Материал штока
Нержавеющая сталь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Минимальное рабочее давление
2 бар
Температура окружающей среды
От 0 °C до + 80 °C (при сухом воздухе -20°C)
Рабочая среда
Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
