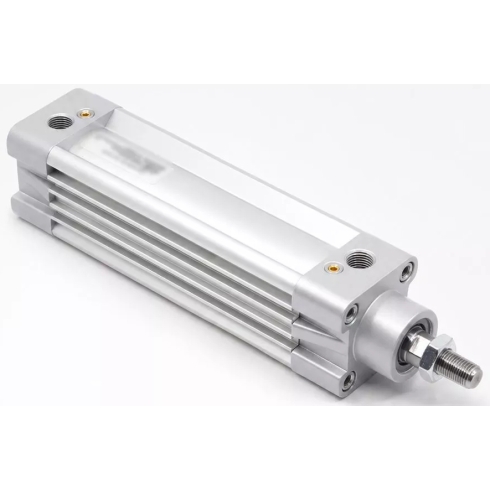

Стандартный пневмоцилиндр Pemaks DMC-032-SYA-0075-R3

Стандартный пневмоцилиндр серии DMC бренда Pemaks - это исполнительный механизм двустороннего действия стандарта ISO 15552 для систем промышленной автоматизации, использующих сжатый воздух под давлением до 10 бар. Пневмопривод предназначен для точного линейного перемещения исполнительных органов оборудования в составе упаковочных машин, конвейерных систем и автоматизированных производственных линий. Соответствие международному стандарту ISO 15552 гарантирует полную геометрическую взаимозаменяемость с компонентами других производителей по точкам крепления и присоединительным размерам крышек.

Техническое ядро изделия основано на применении износостойких материалов: гильза цилиндра выполнена из алюминиевого сплава с элоксаловым (анодно-оксидным) покрытием. Данная технология обработки внутренней поверхности снижает коэффициент трения и существенно увеличивает ресурс поршневых манжет. Шток изготовлен из среднеуглеродистой стали CK45 с твердым хромированным покрытием, что обеспечивает высокую коррозионную стойкость и защиту от механических повреждений при работе в запыленной среде. Поршень и крышки из алюминия позволяют снизить общую массу привода и инерционные нагрузки при высокой частоте срабатывания.

Эксплуатационный режим цилиндра рассчитан на работу в температурном диапазоне -20...+80 °C. Важной конструктивной особенностью является наличие встроенного регулируемого пневматического демпфирования, которое позволяет плавно гасить кинетическую энергию в крайних положениях хода. Настройка интенсивности демпфирования под конкретную нагрузку исключает возникновение ударных вибраций, продлевая срок службы как самого цилиндра, так и рамы станка. Для стабильной работы рекомендуется использовать сжатый воздух, прошедший очистку через фильтр-регулятор.

• Диаметр поршня: Ø32 мм
• Ход штока: 75 мм
• Максимальное давление: 10 бар
• Материал штока: сталь CK45 с хромированием
• Присоединительная резьба: G1/8
• Резьба на штоке: M10×1,25
• Материал гильзы: алюминий с элоксаловым покрытием
• Диапазон температур: -20...+80 °C

Монтаж изделия осуществляется через резьбовые порты G1/8 с применением стандартных фитингов. Наружная резьба на штоке M10×1,25 допускает установку наконечников различных типов (вилок, шаровых головок) в зависимости от кинематической схемы привода. В конструкцию поршня интегрировано магнитное кольцо, что позволяет использовать бесконтактные датчики положения для контроля цикла. При сборке необходимо обеспечивать соосность штока с направлением перемещения нагрузки; в случае воздействия значительных радиальных усилий конструкция предполагает установку внешних направляющих модулей.
