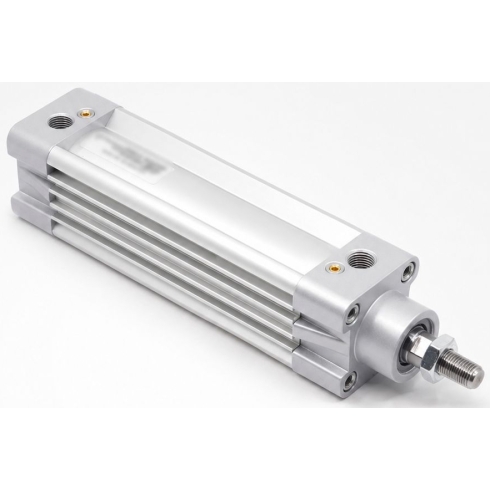

Стандартный пневмоцилиндр Pemaks DMC-032-SYA-0190-R3

Пневматический цилиндр серии DMC бренда Pemaks - это силовой привод двустороннего действия, соответствующий международному стандарту ISO 15552 и предназначенный для выполнения линейных перемещений в составе автоматизированных систем промышленной автоматики. Данная модель является базовым компонентом исполнительных механизмов, обеспечивая стабильную передачу усилия при выдвижении и втягивании штока за счет энергии сжатого воздуха. Соблюдение стандартизированных присоединительных размеров гарантирует полную совместимость с монтажными аксессуарами (фланцами, лапами, шарнирными опорами) различных производителей, что делает серию DMC универсальным решением для интеграции в новые проекты и замены агрегатов в существующих линиях.

Техническое ядро привода составляют алюминиевая гильза с элоксаловым покрытием и шток из стали CK45 с хромированием. Элоксация поверхности гильзы обеспечивает высокую коррозионную стойкость и создает микропористую структуру, способствующую удержанию смазки, что существенно снижает трение в паре с поршневыми уплотнениями. Хромированный слой на штоке препятствует налипанию абразивных загрязнений и защищает уплотнительную манжету крышки от преждевременного износа. Наличие регулируемого демпфирования (SYA) позволяет адаптировать работу цилиндра под конкретную массу нагрузки и скорость перемещения: контролируемое дросселирование воздуха в конечных точках хода смягчает соударение поршня и крышек. Это критично для предотвращения вибраций и обеспечения долговечности механической системы при работе на давлениях до 10 бар и температурах от -20 до +80 °C.

• Диаметр поршня: 32 мм
• Ход поршня: 190 мм
• Максимальное давление: 10 бар
• Рабочая температура: -20...+80 °C
• Монтажный стандарт: ISO 15552
• Тип демпфирования: регулируемое пневматическое
• Присоединение: G1/8
• Резьба на штоке: M10x1,25

Присоединение к пневмолиниям осуществляется через порты с трубной цилиндрической резьбой G1/8, расположенные на передней и задней крышках. Для фиксации исполнительных органов на штоке предусмотрена наружная резьба M10x1,25, подходящая для установки стандартных вилок и шаровых головок. Конструкция предполагает возможность бесконтактного определения положения привода: встроенное магнитное кольцо на поршне взаимодействует с внешними датчиками, устанавливаемыми в специальные пазы профиля. При монтаже необходимо исключить возникновение перекосов и боковых нагрузок на шток, так как это ведет к неравномерному износу направляющей втулки; для компенсации несоосности рекомендуется применять самоцентрирующиеся муфты. Подготовка рабочей среды требует использования фильтра-влагоотделителя для исключения попадания твердых фракций и конденсата в рабочую полость цилиндра.
