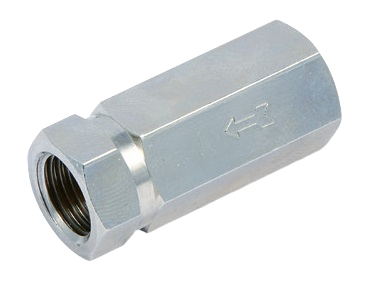

Обратный клапан Metalwork VNR 1/4 W3601000002

Обратный клапан Metalwork серии VNR - это направляющий пневматический компонент для обеспечения стабильного прохода сжатого воздуха в заданном направлении и автоматического перекрытия обратного потока в условиях давления до 10 бар.

Устройство предназначено для защиты элементов пневмосистемы от обратных ударов среды и удержания давления в рабочих контурах при отключении питания или падении давления в основной магистрали. Конструкция затвора обеспечивает срабатывание при минимальном перепаде давления, что критично для схем безопасности и систем резервирования. Механизм эффективен в автоматизированных линиях, где требуется предотвратить неконтролируемое перемещение исполнительных механизмов из-за утечек в подводящих линиях.

Эксплуатация компонента допускается в температурном диапазоне -10...+70 °C. В качестве рабочей среды используется подготовленный сжатый воздух; наличие крупных механических фракций или агрессивных конденсатов в потоке может снизить герметичность прилегания затвора к седлу. Материалы корпуса и внутренних элементов обладают достаточной стойкостью к типовым нагрузкам общепромышленного применения, обеспечивая ресурс в рамках стандартной сетки серии Metalwork.

• Присоединительный размер: 1/4
• Максимальное рабочее давление: 10 бар
• Рабочая температура: -10...+70 °C
• Тип резьбы: G (цилиндрическая)
• Вес: 51,2 г

Монтаж осуществляется в разрыв трубопровода через муфтовые резьбовые присоединения стандарта G1/4. При установке необходимо строго соблюдать направление потока, указанное на корпусе изделия. Для обеспечения герметичности сопряжения рекомендуется использовать стандартные уплотнительные материалы для цилиндрических резьб (тефлоновая лента или анаэробные фиксаторы). Малый вес (51,2 г) и компактные габариты позволяют монтировать клапан непосредственно на выходные порты распределителей или блоков подготовки воздуха без использования дополнительных опорных кронштейнов.
