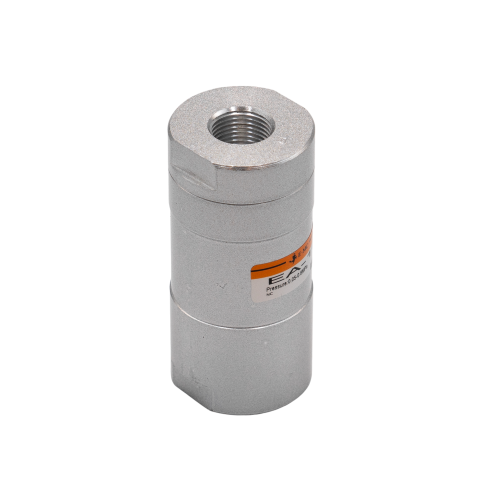

Клапан обратный E.MC EA-08

Клапан обратный E.MC EA-08 - это запорный элемент пропускного типа для обеспечения однонаправленного движения потока и защиты участков пневмосистемы от противотока сжатого воздуха при рабочих нагрузках до 8 бар.

Устройство предназначено для работы в магистралях промышленной автоматики с рабочим давлением от 0,5 до 8 бар. Нижний порог в 0,5 бар является минимальным давлением открытия (cracking pressure), необходимым для преодоления усилия внутренней пружины и срабатывания затвора. Алюминиевый корпус обеспечивает необходимую прочность при сохранении малой массы компонента, что упрощает монтаж в разрыв гибких линий или непосредственно на портах исполнительных механизмов.

Эксплуатация клапана допускается в температурном диапазоне -5...+60 °C. Техническое состояние устройства критично к качеству подготовки среды: требуется использование фильтрованного сжатого воздуха с тонкостью очистки не ниже 40 мкм. Наличие в потоке твердых частиц, окалины или капельной влаги может привести к абразивному износу седла и нарушению герметичности в закрытом состоянии. Химические свойства алюминия обеспечивают совместимость с типовыми минеральными маслами, применяемыми в системах пневматической смазки.

• Рабочее давление: 0,5-8 бар
• Присоединение: G1/4
• Материал корпуса: Алюминий
• Рабочая среда: Фильтрованный воздух (40 мкм)
• Температурный диапазон: -5...+60 °C
• Тип резьбы: G (цилиндрическая)

Присоединение осуществляется через порты с внутренней резьбой G1/4. При монтаже необходимо строго соблюдать ориентацию корпуса относительно потока, ориентируясь на стрелку-указатель, так как конструкция является несимметричной и полностью блокирует движение воздуха в обратном направлении. Для обеспечения герметичности резьбового соединения рекомендуется применять стандартные уплотнительные материалы, не допуская превышения момента затяжки во избежание деформации алюминиевых стенок корпуса.
