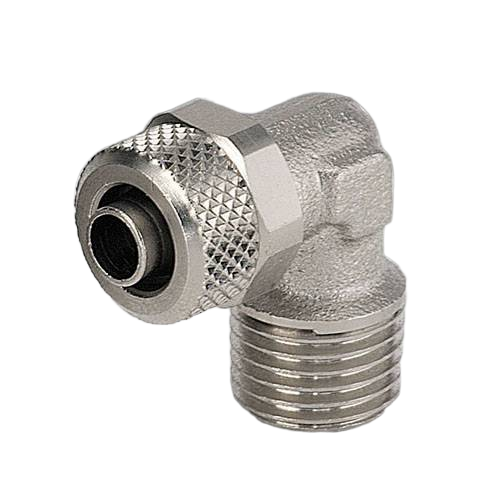

Штуцер угловой с нар. резьбой с накидной гайкой R1/8-5/3 мм Metalwork C5 5/3 1/8 2305016

Штуцер угловой Metalwork артикул 2305016 - это ниппельный соединительный элемент с накидной гайкой и наружной резьбой R1/8 для фиксации пневматических трубок в системах промышленной автоматизации с рабочим давлением до 18 бар. Конструкция фитинга обеспечивает жесткое механическое удержание магистрали, что критично для узлов с повышенной вибрационной нагрузкой, пульсациями давления или риском случайного вырыва шланга.

Изделие предназначено для работы со сжатым воздухом, вакуумом и нейтральными газами в условиях промышленного производства. Благодаря отсутствию эластичных полимерных уплотнителей в зоне зажима трубки (герметизация осуществляется за счет напрессовки трубки на конус ниппеля), соединение сохраняет стабильность в широком температурном диапазоне и обладает повышенной химической стойкостью. Максимальное давление 18 бар является ключевым эксплуатационным ограничением, позволяющим применять данный штуцер в высоконагруженных линиях, где стандартные цанговые соединения могут не обеспечивать требуемый коэффициент безопасности.

• Максимальное рабочее давление: 18 бар
• Присоединительная резьба: R1/8
• Типоразмер трубки (внешний/внутренний): 5/3 мм
• Тип резьбы: R (коническая)
• Вес изделия: 13,2 г
• Производитель: Metalwork

Монтаж осуществляется путем предварительного надевания гайки на трубку, насаживания трубки на ниппель и последующей фиксации резьбовым способом. Это гарантирует полную герметичность без повреждения внешней стенки шланга и допускает многократную пересборку узла. Наружная коническая резьба R1/8 требует применения уплотнительных материалов (ленты ФУМ или анаэробного герметика) для сопряжения с ответным портом по стандарту ISO 7-1. Компактный угловой корпус оптимизирует разводку пневмолиний в ограниченном пространстве, снижая риск излома трубки при малых радиусах изгиба.
