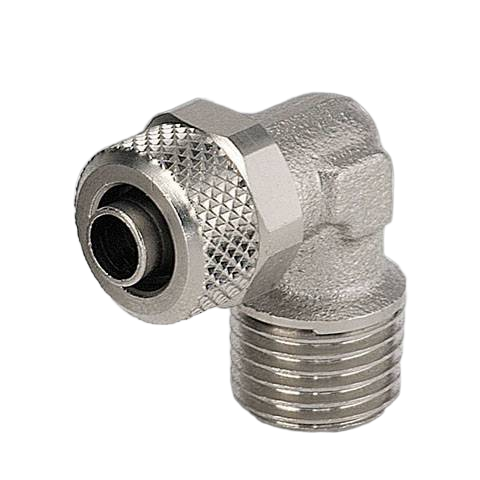

Штуцер угловой с нар. резьбой с накидной гайкой R1/8-6/4 мм Metalwork C5 6/4 1/8 2305001

Штуцер угловой Metalwork серии 2305001 - это ниппельный соединительный элемент с накидной гайкой, предназначенный для герметичного монтажа полимерных трубок под углом 90 градусов в пневматических линиях с рабочим давлением до 18 бар.

Изделие обеспечивает высокую надежность фиксации за счет механического зажима трубки между конусом штуцера и внутренней поверхностью накидной гайки. Такая конструкция минимизирует риск вырыва шланга при резких скачках давления или значительных вибрационных нагрузках, что делает фитинг оптимальным решением для промышленного оборудования и мобильных узлов пневмопривода.

Штуцер рассчитан на работу со сжатым воздухом и иными неагрессивными средами, совместимыми с материалами корпуса. Отсутствие эластичных уплотнительных манжет в узле крепления трубки повышает ресурс соединения и расширяет температурную стойкость узла, которая ограничивается преимущественно физическими свойствами используемого шланга (PU, PA или PE). Масса изделия составляет 17,4 г, что не создает значительной нагрузки на резьбовой порт оборудования.

• Максимальное рабочее давление: 18 бар
• Тип присоединительной резьбы: R (коническая)
• Размер резьбы: 1/8
• Совместимый диаметр трубки (нар/внутр): 6/4 мм
• Вес: 17,4 г

Монтаж со стороны пневмолинии осуществляется при помощи наружной конической резьбы R1/8, требующей предварительного нанесения уплотнительного состава (ленты или герметика). Для присоединения трубки 6/4 мм необходимо предварительно надеть накидную гайку на шланг, плотно насадить его на ниппель до упора и затянуть гайку ключом с нормированным усилием, исключая пережим стенки шланга.
