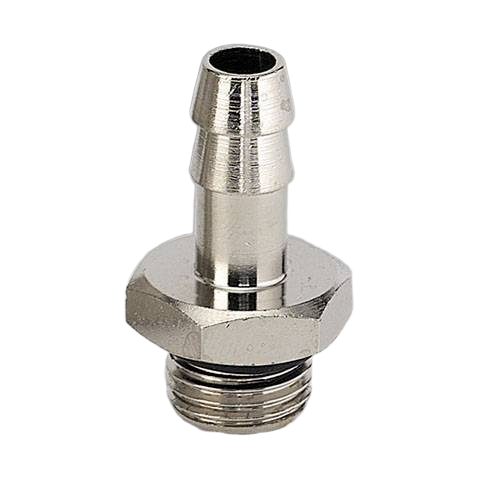

Штуцер елочка прямой с нар. резьбой G3/8-17 мм Metalwork A19 3/8 - 17 2119010

Штуцер-елочка Metalwork артикул 2119010 - это прямой ниппельный фитинг для перехода с жесткого резьбового порта на гибкий промышленный рукав в пневматических и гидравлических системах с рабочим давлением до 18 бар.

Изделие предназначено для прямого монтажа в распределители, пневмоцилиндры или блоки подготовки воздуха. Профиль «елочка» обеспечивает надежную фиксацию шланга с внутренним диаметром 17 мм за счет врезания кольцевых ребер в материал трубки при создании внутреннего давления. Геометрия штуцера оптимизирована для работы со сжатым воздухом, водой и другими нейтральными средами, не агрессивными к материалам фитинга в заданном диапазоне условий.

Эксплуатационные параметры ограничивают применение изделия температурным диапазоном от -20 до +80 °C, что позволяет использовать его в большинстве общепромышленных цеховых условий. Рабочее давление до 18 бар допускает установку в магистралях с высокими требованиями к пропускной способности и механической прочности соединений. Масса изделия составляет 32,9 г, что способствует сохранению общей легкости пневмосистемы и минимизирует инерционные нагрузки на подвижных узлах.

• Тип резьбы: G (цилиндрическая)
• Присоединение 1: 3/8
• Присоединение 2: Ø17 мм
• Максимальное давление: 18 бар
• Рабочая температура: -20...+80 °C
• Размер под ключ: 21 мм
• Вес: 32,9 г

Монтаж со стороны резьбы G3/8 осуществляется с применением уплотнительного кольца или соответствующего герметизирующего состава для достижения полной герметичности стыка. Для затяжки предусмотрен шестигранный фланец под ключ 21 мм, обеспечивающий удобство работы стандартным инструментом. При фиксации гибкого шланга на ниппеле 17 мм рекомендуется использовать червячный или силовой хомут, что гарантирует защиту от срыва линии при пульсациях давления или механических вибрациях оборудования.
