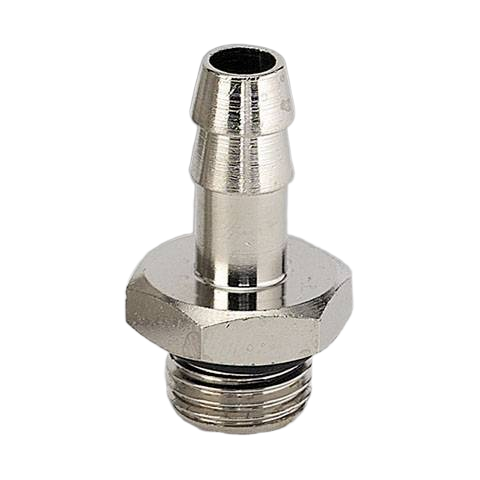

Штуцер елочка прямой с нар. резьбой G3/8-9 мм Metalwork A19 3/8 - 9 2119006

Штуцер елочка прямой Metalwork серии A19 - это ниппельный соединитель для перехода с жесткой магистрали на гибкий шланг с внутренним диаметром 9 мм в системах с рабочим давлением до 18 бар. Изделие предназначено для использования в составе промышленных пневматических линий, распределительных коллекторов и технологических узлов, обеспечивая надежное сопряжение жестких портов оборудования с эластичными рукавами.

Эксплуатационный температурный диапазон от -20 до +80 °C позволяет применять фитинг в различных климатических условиях и производственных средах. Кольцевые насечки типа «елочка» со специальным профилем обеспечивают плотную посадку шланга и исключают его самопроизвольное отсоединение при пульсациях давления. Материал корпуса штуцера в серии A19 обладает высокой коррозионной стойкостью к воздействию очищенного сжатого воздуха и неагрессивных технических жидкостей, что гарантирует сохранение пропускной способности и чистоту среды в течение всего срока службы.

• Максимальное рабочее давление: 18 бар
• Рабочая температура: -20...+80 °C
• Тип резьбы: G (цилиндрическая трубная)
• Присоединение 1: G3/8
• Присоединение 2: 9 мм
• Размер под ключ: 21 мм
• Вес: 24,8 г

Установка штуцера производится в резьбовой порт оборудования с размером 3/8. Цилиндрическая форма резьбы типа G предусматривает использование уплотнительного кольца или плоской прокладки для достижения полной герметичности соединения. Шестигранная часть корпуса под ключ 21 мм позволяет надежно затянуть фитинг без риска повреждения насечек ниппеля. Для обеспечения безопасности при работе под максимальным давлением рекомендуется применение червячных или силовых хомутов для дополнительной фиксации шланга. Малый вес (24,8 г) и компактная конструкция позволяют производить монтаж в условиях плотной компоновки пневматических островов и шкафов управления.
