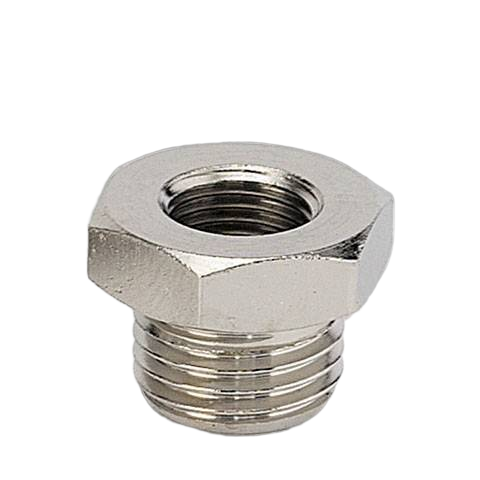

Футорка G1/8-M5 Metalwork A4/Z M5-1/8 2151000

Футорка серии 2151000 Metalwork - это переходной резьбовой фитинг для работы в пневматических системах с давлением до 60 бар и экстремальными температурными режимами. Изделие предназначено для сопряжения компонентов с наружной цилиндрической резьбой G1/8 и внутренней метрической резьбой M5, обеспечивая надежное и компактное изменение типоразмера порта в блоках управления, распределителях и измерительных узлах.

Конструкция рассчитана на эксплуатацию в условиях высокого давления до 60 бар, что значительно превышает стандартные значения для общепромышленной автоматики и позволяет применять футорку в гидравлических линиях низкого давления и специальных пневмосистемах. Металлический корпус из никелированной латуни обладает высокой механической жесткостью и устойчивостью к вибрационным нагрузкам, предотвращая самопроизвольное ослабление соединений при работе оборудования.

• Максимальное давление: 60 бар
• Рабочая температура: -40...+150 °C
• Присоединение 1: G1/8
• Присоединение 2: M5
• Размер под ключ: 14 мм
• Вес: 7,3 г

Эксплуатационные характеристики ограничены температурным диапазоном от -40 до +150 °C, что допускает использование фитинга в термонагруженных зонах и в условиях низких температур внешней среды. Материал изделия химически инертен к минеральным маслам и большинству неагрессивных газов, не требует специфической подготовки среды и сохраняет работоспособность при попадании на корпус смазочных материалов, конденсата или типичных производственных загрязнений.

Для монтажа используется стандартный инструмент на 14 мм. Цилиндрическая резьба G1/8 соответствует стандарту ISO 228 и предполагает использование торцевого уплотнения (медной шайбы или полимерного кольца) для герметизации стыка с ответной деталью. При установке компонентов во внутреннюю резьбу M5 следует соблюдать регламентированный момент затяжки, чтобы исключить деформацию тонкостенного участка перехода. Малый вес 7,3 г минимизирует инерционную нагрузку на резьбовую пару при работе на высокодинамичных узлах.
