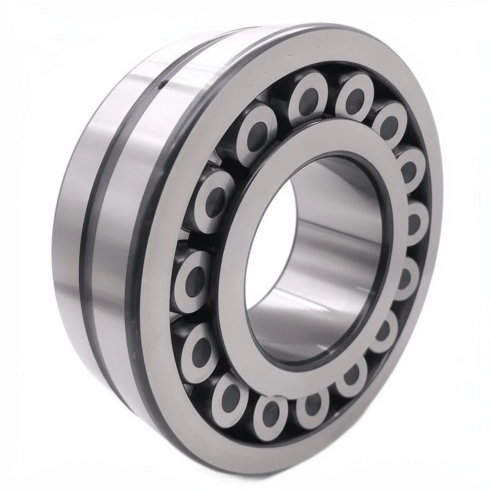

Сферический роликовый подшипник 22209 MBK/W33 LDI

Сферический роликовый подшипник 22209 MBK/W33 LDI - это двухрядный самоустанавливающийся узел качения для восприятия тяжелых радиальных и комбинированных нагрузок в промышленном оборудовании с риском перекоса валов.

Конструкция с двумя рядами бочкообразных роликов позволяет компенсировать несоосность посадочных мест и упругие прогибы вала без снижения расчетного ресурса. Механически обработанный латунный сепаратор типа MB, центрированный по внутреннему кольцу, обеспечивает высокую стабильность работы в условиях вибраций, ударных нагрузок и повышенных скоростей вращения. Наличие проточки и смазочных отверстий системы W33 на наружном кольце упрощает подачу смазочного материала непосредственно в зону контакта тел качения.

Изделие изготовлено из подшипниковой стали с классом точности P6, что гарантирует меньшие значения биения и тепловыделения по сравнению со стандартными исполнениями. Рабочий температурный диапазон 0...+100 °C и нормальный радиальный зазор CN рассчитаны на типовые условия эксплуатации. Открытое исполнение предполагает работу в закрытых корпусах с защитой от абразивного загрязнения и регулярное техническое обслуживание.

• Внутренний диаметр: 45 мм
• Наружный диаметр: 85 мм
• Ширина: 23 мм
• Класс точности: P6
• Сепаратор: Латунный механически обработанный (MB)
• Динамическая нагрузка: 100000 Н
• Тип отверстия: Коническое
• Статическая нагрузка: 96000 Н

Коническое отверстие (конусность 1:12) предполагает монтаж на вал с использованием закрепительной втулки или установку на коническую шейку вала, что позволяет точно регулировать внутренний зазор. Наличие канавки под стопорное кольцо расширяет возможности осевой фиксации в посадочном месте. При монтаже необходимо соблюдать чистоту и обеспечивать рекомендованные допуски вала и корпуса для сохранения точностных характеристик класса P6.
