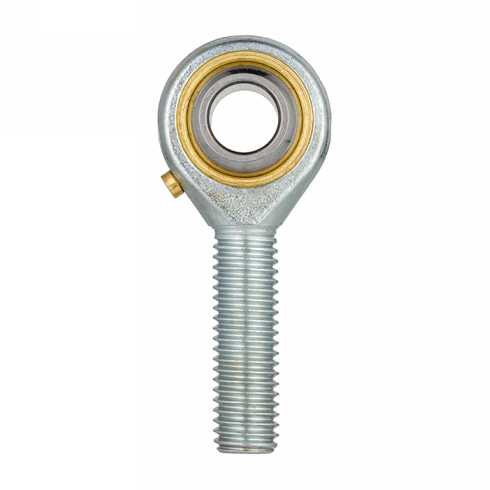

Шарнирный наконечник ISKRA TSM18 (POS18)

Шарнирный наконечник TSM18 (POS18) ISKRA - это узловой элемент кинематических цепей для передачи усилий и компенсации перекосов в промышленном оборудовании.

Деталь предназначена для интеграции в рычажные механизмы и направляющие тяги. Базовая конструкция со сферой диаметром 31,75 мм обеспечивает подвижное сочленение, снижающее влияние радиальных и угловых отклонений сопрягаемых деталей в процессе циклической работы.

Ресурс шарнира определяется своевременностью обновления смазки в узле трения. Эксплуатация детали в запыленных условиях или при агрессивном воздействии среды ускоряет абразивный износ и требует регулярного контроля технического состояния поверхностей.

• Диаметр сферы dk: 31,75 мм
• Размер резьбы d3: M18x1,5
• Ширина b: 23 мм
• Направление резьбы: Правая
• Вес: 26 кг

Установка в пневматическую или гидравлическую систему осуществляется через наружную правую резьбу M18x1,5. Внутренняя ширина обоймы 23 мм является опорной величиной при подборе крепежной оси. Монтаж требует соблюдения нормативного момента затяжки для надежной фиксации соединения при производственных вибрациях.
