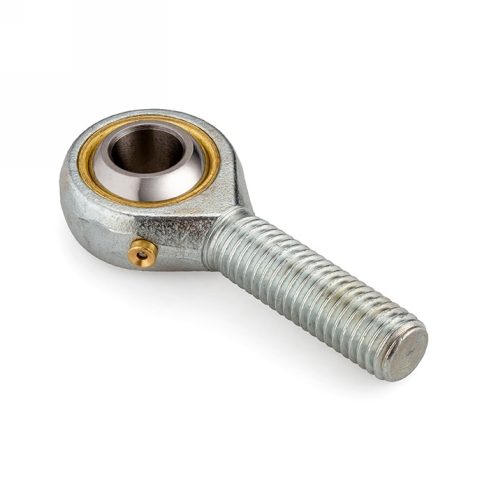

Шарнирный наконечник ISKRA TSML10 (POS10L)

Шарнирный наконечник ISKRA серии TSML10 - это механический соединительный элемент с левой резьбой для передачи усилий и компенсации несоосности в кинематических цепях промышленного оборудования.

Базовые габариты узла опираются на диаметр сферы 19,05 мм и ширину 14 мм, что определяет кинематику шарнира и допустимые углы перекоса при циклических или статических нагрузках. Условия эксплуатации, температурный режим и требования к смазке диктуются материалами пары трения, предусмотренными для данной серии. Заявленный вес узла или складской монтажной партии составляет 10 кг.

• Размер резьбы d3: M10x1,5
• Направление резьбы: Левая
• Диаметр сферы dk: 19,05 мм
• Ширина b: 14 мм
• Артикул: TSML10-ISKRA
• Вес: 10 кг

Интеграция в систему реализуется через резьбовое присоединение M10x1,5. Левое направление резьбы требует соответствующего ответного узла - тяги или штока пневматического цилиндра, что технически оправдано для создания талрепных регулируемых сцепок. При сборке необходимо строго выдерживать момент затяжки для исключения люфтов при реверсивном движении механизма.
