Основные характеристики
Производитель
Артикул

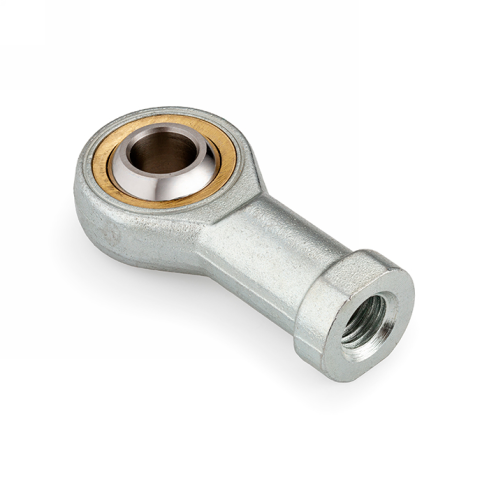

TSF14C-ISKRA
Внутренний стандарт
IDO28456
Технические характеристики
Вид резьбы
Внутренняя (правая)
Внутренний диаметр d
14 мм
Внутренний диаметр d1
16,8 мм
Высота l5
6,5 мм
Высота l7
17 мм
Высота от центра отверстия h1
50 мм
Глубина резьбы l3
18 мм
Диаметр сферы dk
25,4 мм
Диаметр хвостовика d4
21 мм
Диаметр хвостовика d5
25 мм
Длина L
18 мм
Длина l4
75 мм
Наружный диаметр d2
28 мм
Наружный диаметр проушины d2
38 мм
Размер монтажной фаски r1smin
0,3 мм
Размер под ключ W
22 мм
Размер резьбы d3
M14x2
Ширина проушины C1
13,5 мм
Угол поворота
13
Ширина W
57 мм
Динамическая нагрузка
14 кН
Статическая нагрузка
19 кН
Резьба
Правая
Массо-габаритные и монтажные характеристики
Ширина b
19 мм
Наружный диаметр
26 мм
Вес
19 кг
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
