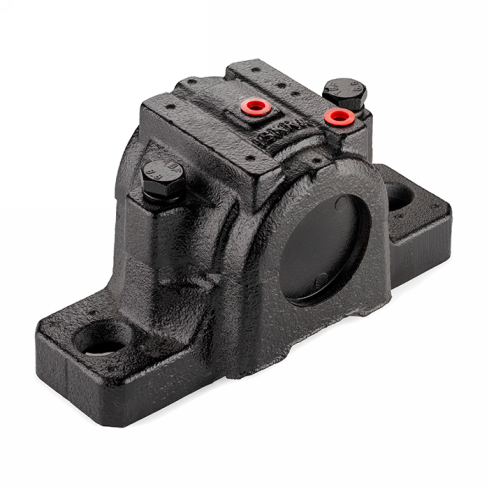

Разъемный корпус ISKRA SNL513-611

Разъемный корпус подшипника серии SNL513-611 бренда ISKRA - это чугунный опорный узел для фиксации самоустанавливающихся подшипников на валах с использованием закрепительных втулок в условиях интенсивных радиальных нагрузок. Изделие соответствует стандартам ISO и предназначено для работы в составе конвейерных систем, редукторов и вентиляционных установок, где требуется высокая жесткость опоры и удобство обслуживания без полного демонтажа вала.

Корпус отлит из серого чугуна, что обеспечивает эффективное демпфирование вибраций и стабильный отвод избыточного тепла от подшипникового узла. Разъемная конструкция из основания и крышки, зафиксированных болтами, позволяет проводить инспекцию состояния подшипника и замену смазочного материала с минимальным временем простоя оборудования. Внутренняя геометрия рассчитана на установку сферических роликовых или шариковых подшипников на втулках, что компенсирует небольшие перекосы вала без потери ресурса.

• Маркировка по ISO: SNL513-611
• Материал корпуса: Чугун
• Диаметр посадочного места (Da): Ø120 мм
• Совместимые подшипники: 1213K, 22213k
• Совместимые втулки: H213, H313
• Межосевое расстояние (e): 230 мм
• Крепежный винт: M16
• Вес: 6,5 кг

Монтаж узла производится на плоское основание с использованием двух крепежных болтов M16, устанавливаемых в отверстия с межосевым расстоянием 230 мм. Для обеспечения заявленного ресурса необходимо соблюдать соосность и использовать рекомендованные типы уплотнений SR120x14 или SR120x10 в зависимости от условий эксплуатации и требуемой степени герметичности. Фиксация подшипника в осевом направлении внутри корпуса реализуется с помощью стопорных колец, что позволяет использовать узел как в качестве фиксирующей, так и плавающей опоры.
