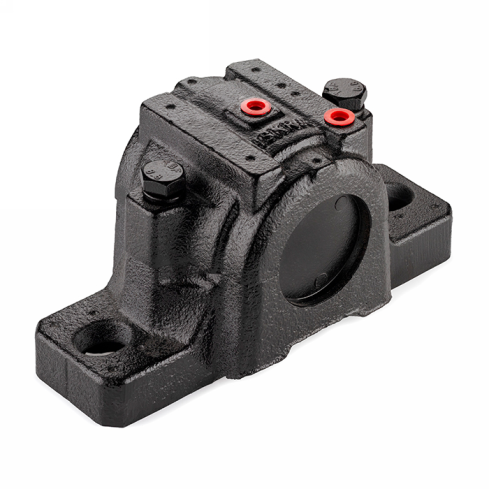

Разъемный корпус ISKRA SNL515-612

Разъемный корпус подшипника серии SNL515-612 ISKRA - это чугунный опорный узел для установки и фиксации подшипников 1215K и 22215k в механических конвейерных и приводных системах.

Массивный блок из чугуна весом 7 кг гарантирует жесткость кинематической цепи и устойчивость к деформациям. Посадочное гнездо Ø130 мм по стандарту ISO SNL515-612 рассчитано на стабильную работу со сферическими роликоподшипниками или самоустанавливающимися шарикоподшипниками. При эксплуатации архитектура верхней и нижней полусфер облегчает доступ для технического обслуживания, закладки консистентной смазки и ревизии состояния тел качения без полного демонтажа приводного вала.

• Материал корпуса: Чугун
• Маркировка по ISO: SNL515-612
• Совместимые подшипники: 1215K, 22215k
• Закрепительные втулки: H215, H315
• Межосевое расстояние e: 230 мм
• Крепежный винт S: M16
• Вес: 7 кг

Монтаж нижней части на станину осуществляется через штатные пазы крепежными винтами M16 с соблюдением межосевого расстояния 230 мм. Фиксация совместимых подшипников на валу реализуется с помощью закрепительных втулок H215 или H315, при этом рабочие диаметры посадки d1 и d2 составляют 87 мм и 95,5 мм соответственно. Для точного осевого позиционирования наружного кольца в корпусе применяются стопорные кольца типоразмеров SR130x15.5 или SR130x12.5.
