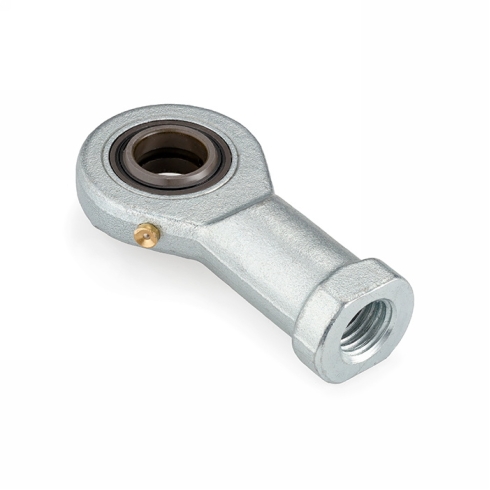

Шарнирный наконечник ISKRA SI15ES2RS

Шарнирный наконечник SI15ES2RS ISKRA - это обслуживаемый узел механического сопряжения для восприятия комбинированных нагрузок в системах рычажных передач и приводах с правой резьбой M14x2.

Конструкция с парой скольжения сталь-сталь и встроенными двухсторонними уплотнениями типа 2RS рассчитана на эксплуатацию в условиях высоких статических и динамических нагрузок, включая знакопеременные и ударные воздействия. Наличие защитных манжет предотвращает попадание абразивных частиц в зону трения и способствует удержанию заложенной пластичной смазки, что критично для сохранения ресурса при работе в запыленной или загрязненной среде. Стальной корпус обеспечивает необходимую жесткость соединения при передаче значительных тяговых и толкающих усилий.

• Внутренний диаметр: 18,4 мм
• Размер резьбы: M14x2
• Диаметр сферы: 22 мм
• Направление резьбы: правая
• Ширина головки: 12 мм
• Диаметр хвостовика: 20 мм
• Вес: 17 кг

Монтаж осуществляется на ответную резьбовую часть штока или вала через внутреннюю резьбу. Геометрические параметры хвостовика и диаметр сферы Ø22 мм определяют требования к сопрягаемым деталям системы. При сборке необходимо обеспечить соосность установки и соблюдать допустимый угол перекоса, так как чрезмерные радиальные отклонения могут привести к ускоренному износу подшипникового узла или заклиниванию шарнира в процессе перемещения.
