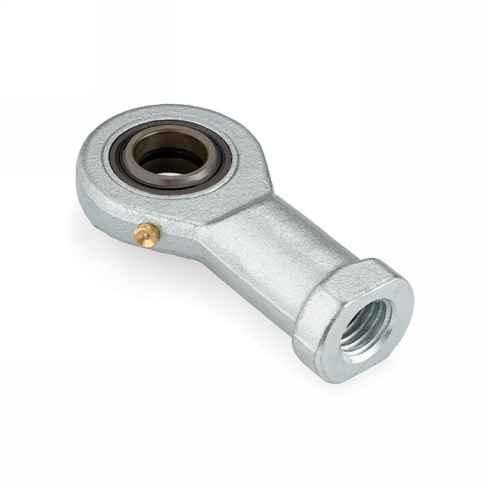

Шарнирный наконечник ISKRA SI25ES2RS

Шарнирный наконечник SI25ES2RS ISKRA - это прецизионный обслуживаемый узел трения для передачи осевых усилий в подвижных сочленениях рычажных механизмов и приводов. Конструкция разработана для компенсации угловых перекосов и несоосности валов, возникающих в динамических режимах работы промышленного оборудования.

Техническое ядро изделия серии ES базируется на паре трения сталь-по-стали, что обеспечивает высокую нагрузочную способность, но требует регулярной подачи пластичной смазки для сохранения ресурса. Встроенные двухсторонние контактные уплотнения (2RS) защищают внутреннюю сферу Ø35,5 мм от проникновения пыли, влаги и абразивных частиц, эффективно удерживая смазочный материал внутри рабочей зоны. Сочетание износостойкого материала сферы и защитных манжет позволяет эксплуатировать наконечник в условиях интенсивного загрязнения, сохраняя стабильность хода и предотвращая коррозию сопрягаемых поверхностей.

• Внутренний диаметр d1: 29,3 мм
• Диаметр сферы dk: 35,5 мм
• Размер резьбы d3: M24×2
• Тип резьбы: Правая
• Ширина b: 20 мм
• Габаритная ширина W: 94 мм
• Диаметр хвостовика d5: 42 мм
• Вес: 48 кг

Установка производится путем навинчивания хвостовика с правой резьбой M24×2 на ответную часть штока или тяги. Хвостовик диаметром Ø42 мм гарантирует необходимую жесткость фиксации и устойчивость к знакопеременным усталостным нагрузкам. При монтаже необходимо обеспечить чистоту резьбового соединения и соосность наконечника с вектором прикладываемого усилия, так как значительные боковые деформации могут привести к ускоренному износу уплотнительных элементов или механическому повреждению корпуса шарнира.
