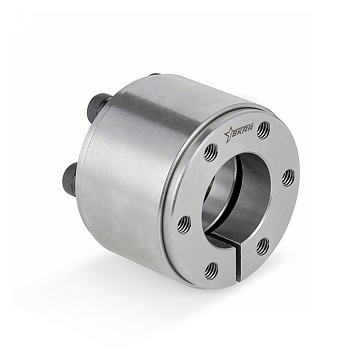

Зажимная втулка ISKRA KLEE080 (PHF FX400-80x120)

Зажимная втулка ISKRA KLEE080 - это безшпоночное самоцентрирующееся соединение для передачи высокого крутящего момента и осевых сил между валом диаметром Ø80 мм и ступицей в узлах общего машиностроения.

Втулка серии KLEE080-ISKRA (конструктивный аналог PHF FX400-80x120) предназначена для жесткой фиксации приводных элементов на валу без необходимости фрезерования шпоночных пазов. Конструкция обеспечивает передачу значительного крутящего момента до 13768 Н-м и осевой силы до 344 кН. Стальное исполнение корпуса гарантирует высокую нагрузочную способность и долговечность узла при работе в условиях пульсирующих и динамических нагрузок.

• Внутренний диаметр: Ø80 мм
• Наружный диаметр: Ø120 мм
• Передаваемый момент: 13768 Н-м
• Передаваемая осевая сила: 344 кН
• Усилие затяжки винтов: 83 Н-м
• Количество винтов (усил. нагрузка): 11
• Материал: Сталь
• Вес: 3,2 кг

Изделие рассчитано на работу при высоких удельных давлениях: до 227 Н/мм2 на внутренней стороне и до 121 Н/мм2 на наружной стороне втулки. При эксплуатации важно соблюдать чистоту контактных поверхностей и использовать рекомендованный момент затяжки для обеспечения равномерного распределения давления по всей площади сопряжения. Отсутствие люфтов в соединении предотвращает преждевременный износ деталей и позволяет использовать втулку в реверсивных механизмах.

Монтаж предполагает затяжку 11 винтов при работе в режиме усиленных нагрузок или 4 винтов для систем со слабыми нагрузками. Требуемое усилие затяжки составляет 83 Н-м. Конструкция обеспечивает легкий демонтаж при проведении технического обслуживания за счет механического высвобождения конусных элементов. При сборке необходимо использовать динамометрический ключ для точного контроля усилий, что критически важно для предотвращения остаточной деформации вала.
