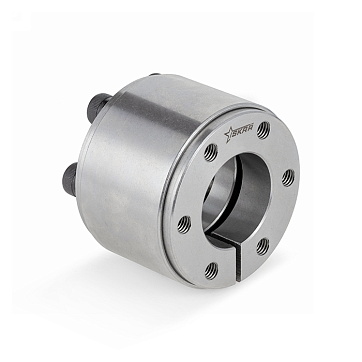

Зажимная втулка ISKRA KLEE030 (PHF FX400-30x55)

Зажимная втулка KLEE030-ISKRA бренда ISKRA - это фрикционное безшпоночное соединение для жесткой фиксации ступиц на валах в приводных механизмах и узлах передач промышленного оборудования.

Устройство предназначено для передачи высокого крутящего момента до 959 Н*м и осевой силы до 64 кН без использования шпоночных пазов, что исключает концентраторы напряжений и позволяет выполнять точную угловую юстировку компонентов на валу. Стальное исполнение обеспечивает высокую жесткость конструкции и стойкость к значительным контактным давлениям, которые на внутренней стороне достигают 262 Н/мм2, а на наружной - 107 Н/мм2. Отсутствие эластичных элементов делает втулку нечувствительной к температурным колебаниям в рамках свойств используемой стали и смазочных материалов.

• Внутренний диаметр: Ø30 мм
• Наружный диаметр: Ø55 мм
• Передаваемый момент: 959 Н*м
• Передаваемая осевая сила: 64 кН
• Усилие затяжки винтов: 17 Н*м
• Материал: Сталь
• Вес: 0,5 кг

При монтаже втулка устанавливается в зазор между валом Ø30 мм и отверстием ступицы Ø55 мм. Фиксация осуществляется затяжкой винтов с номинальным моментом 17 Н*м; количество винтов варьируется от 3 для умеренных нагрузок до 6 для обеспечения паспортных характеристик. Конструкция обеспечивает самоцентрирование и допускает многократный монтаж при условии очистки и обезжиривания сопрягаемых поверхностей. Габаритная ширина втулки H составляет 46 мм, что необходимо учитывать при проектировании посадочного места.
