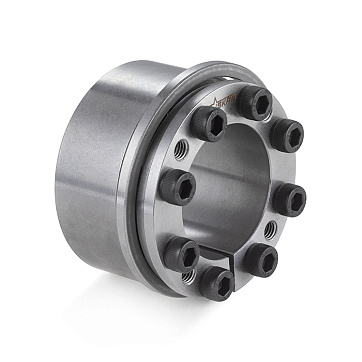

Зажимная втулка ISKRA KLDB025

Зажимная втулка KLDB025 бренда ISKRA - это фиксирующий узел фрикционного типа для безшпоночного соединения вала и ступицы, передающий крутящий момент до 400 Н*м.

Конструкция обеспечивает жесткую передачу как вращательного момента, так и осевой силы до 32 кН, полностью исключая люфты и концентраторы напряжений, характерные для традиционных шпоночных соединений. Изделие предназначено для надежной фиксации шкивов, зубчатых колес, муфт и звездочек на гладких валах в высоконагруженных приводных механизмах.

Втулка выполнена из стали, что гарантирует стабильную работу и сохранение геометрии узла в условиях переменных статических и динамических нагрузок. При стягивании элементов создается высокое удельное давление на сопрягаемые детали: 145 Н/мм2 на внутренней стороне и 73 Н/мм2 на наружной стороне втулки. По этой причине материалы вала и ступицы должны обладать достаточным пределом текучести во избежание пластических деформаций контактных поверхностей при длительной эксплуатации.

• Передаваемый момент: 400 Н*м
• Передаваемая осевая сила: 32 кН
• Наружный диаметр D: 50 мм
• Усилие затяжки винта: 17 Н*м
• Нагрузка на внутренней стороне: 145 Н/мм2
• Материал: Сталь

Монтаж изделия осуществляется путем равномерного затягивания крепежа по перекрестной схеме со строго регламентированным усилием затяжки винта 17 Н*м, для чего требуется применение динамометрического ключа. Конструкция предполагает использование 6 винтов для усиленных нагрузок или 3 винта для слабых нагрузок в зависимости от режима работы привода. Наружный посадочный диаметр D составляет 50 мм при общей ширине H узла 45 мм, при этом посадочные поверхности вала и ступицы перед установкой должны быть очищены от смазки для обеспечения расчетного коэффициента трения.
