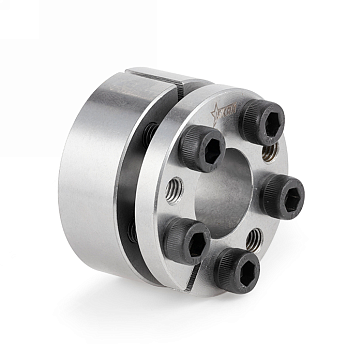

Зажимная втулка ISKRA KLAA045 (PHF FX41-45x75)

Зажимная втулка KLAA045 ISKRA - это стальной соединительный элемент для жесткой безшпоночной фиксации деталей на валах Ø45 мм в узлах с передаваемым моментом до 1674 Н*м. Устройство предназначено для создания фрикционного соединения между валом и ступицей, исключающего люфты и необходимость нарезки шпоночных пазов.

Принцип работы базируется на осевом смещении конических колец при затяжке крепежа, что создает радиальное давление на сопрягаемые поверхности. Расчетная нагрузка на внутреннее отверстие составляет 244 Н/мм2, а на наружную сторону - 146 Н/мм2. Цельностальное исполнение обеспечивает высокую механическую прочность и позволяет передавать значительную осевую силу до 74 кН, что делает втулку эффективной в тяжелонагруженных приводах, конвейерных системах и механизмах с частым реверсом хода.

• Диаметр внутреннего отверстия: Ø45 мм
• Наружный диаметр: Ø75 мм
• Передаваемый момент: 1674 Н*м
• Передаваемая осевая сила: 74 кН
• Усилие затяжки винтов: 32 Н*м
• Материал: Сталь
• Вес: 0,666 кг

Для монтажа используются винты M8x25 в количестве 7 штук для реализации максимальной несущей способности или 3 штуки для сниженных эксплуатационных нагрузок. Процесс установки требует соблюдения момента затяжки 32 Н*м и использования динамометрического инструмента. Перед сборкой поверхности должны быть очищены от загрязнений и покрыты тонким слоем смазки без твердых антифрикционных добавок. Демонтаж облегчается за счет использования свободных резьбовых отверстий для принудительного разжатия конусов, что сохраняет целостность вала и ступицы для повторного использования.
