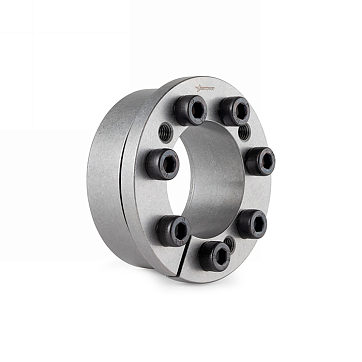

Зажимная втулка ISKRA KLAB060 (PHF FX51-60x90)

Зажимная втулка ISKRA KLAB060 - это соединительный элемент для жесткой безшпоночной фиксации приводных компонентов на валах диаметром 60 мм в узлах промышленного оборудования. Конструкция серии KLAB060 обеспечивает передачу крутящего момента за счет сил трения, возникающих при радиальном расширении конических колец, что исключает необходимость нарезания шпоночных пазов и снижает концентрацию напряжений в металле.

Стальное исполнение позволяет эксплуатировать узел в условиях значительных динамических воздействий, обеспечивая передачу осевой силы до 74 кН и крутящего момента до 2223 Н*м. При расчете сопрягаемых деталей следует учитывать создаваемое удельное давление: нагрузка на внутренней стороне втулки составляет 182 Н/мм2, а на наружной стороне (ступице) - 121 Н/мм2. Материал ступицы должен обладать соответствующим пределом текучести для исключения пластических деформаций при монтаже и работе под нагрузкой.

• Внутренний диаметр D: 60 мм
• Наружный диаметр D: 90 мм
• Передаваемый крутящий момент: 2223 Н*м
• Передаваемая осевая сила: 74 кН
• Усилие затяжки винтов: 41 Н*м
• Количество винтов (усиленная нагрузка): 8
• Материал: Сталь
• Вес изделия: 1 кг

Установка производится путем равномерной перекрестной затяжки винтов с моментом 41 Н*м; для передачи максимальных нагрузок задействуются все 8 винтов, в то время как для облегченных режимов предусмотрена схема с использованием 4 винтов. Габаритная ширина изделия составляет 41 мм, а диаметр наружного фланца d1 равен 99 мм. Втулка требует соблюдения допусков на посадочные размеры вала и отверстия ступицы согласно техническому паспорту для обеспечения расчетного коэффициента трения.
