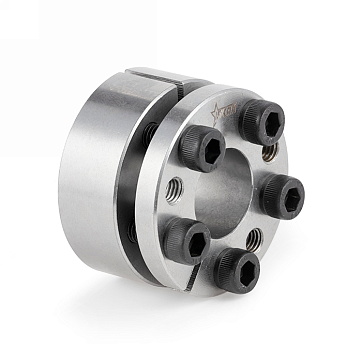

Зажимная втулка ISKRA KLAA040 (PHF FX41-40x65)

Зажимная втулка ISKRA серии KLAA040 - это фрикционный соединительный элемент для безшпоночной фиксации деталей на гладких валах в промышленных трансмиссиях.

Стальная конструкция обеспечивает жесткую передачу крутящего момента до 918 Н*м и осевой силы до 46 кН за счет радиального распора. Удельное давление достигает 199 Н/мм2 на внутреннем контуре и 122 Н/мм2 на наружном, что требует использования сопрягаемых деталей с достаточным пределом текучести.

• Диаметр внутреннего отверстия D: 40 мм
• Наружный диаметр D: 65 мм
• Передаваемый момент: 918 Н*м
• Передаваемая осевая сила: 46 кН
• Усилие затяжки винта: 13 Н*м
• Материал: Сталь

Сборка узла выполняется на очищенных от смазки цилиндрических поверхностях. Требуемый посадочный натяг формируется затяжкой винтов M6×20 с регламентированным усилием 13 Н*м; количество задействованного крепежа варьируется от 4 до 8 единиц исходя из расчетных нагрузок.
