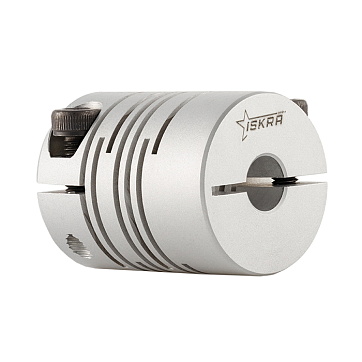

Муфта спиральная соединительная ISKRA FC40-P2 (d=10 мм)

Спиральная муфта ISKRA серии FC40-P2 - это прецизионный соединительный элемент для систем ЧПУ и промышленной автоматики с крутящим моментом до 8 Н*м. Изделие выполняет функцию гибкого сопряжения двух валов, обеспечивая безлюфтовую трансляцию вращения при одновременной компенсации погрешностей установки.

Конструкция из цельной заготовки алюминиевого сплава со спиральной нарезкой позволяет эффективно компенсировать несоосность: радиальное отклонение до 0,2 мм, угловое до 2 градусов и осевое смещение до 0,5 мм. Малая масса муфты (0,145 кг) существенно снижает момент инерции системы, что в сочетании с высокой статической жесткостью при кручении 700 Н*м/рад критично для динамичных приводов с частотой вращения до 9 500 об/мин. Материал корпуса устойчив к атмосферной коррозии и сохраняет стабильность геометрических параметров в типовых условиях эксплуатации.

Монтаж осуществляется зажимным способом (тип P2), обеспечивающим равномерную фиксацию по всей окружности вала без использования шпоночных пазов. Для крепления предусмотрены винты с резьбой M5, требующие приложения момента затяжки 4 Н*м для достижения расчетной удерживающей силы. При установке рекомендуется контролировать соосность валов Ø10 мм в пределах паспортных допусков для минимизации циклических нагрузок на упругий спиральный контур и продления ресурса узла.

• Номинальный крутящий момент: 8 Н*м
• Максимальная частота вращения: 9 500 об/мин
• Статическая жесткость при кручении: 700 Н*м/рад
• Допустимое отклонение (радиал.): 0,2 мм
• Допустимое отклонение (угловое.): 2 градуса
• Наружный диаметр D: 40 мм
• Общая длина L: 56 мм
• Момент затяжки винтов M5: 4 Н*м
