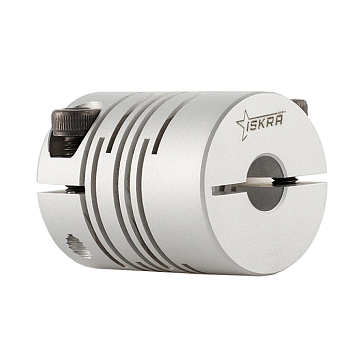

Муфта спиральная соединительная ISKRA FC20-P2 (d=6 мм)

Муфта спиральная соединительная ISKRA серии FC - это прецизионный узел трансмиссии для передачи крутящего момента между валами привода с одновременной компенсацией их несоосности в системах ЧПУ и промышленной автоматике.

Конструкция муфты с одинарным спиральным разрезом ориентирована на высокоскоростные режимы работы до 20 000 об/мин и прецизионное позиционирование. Основной задачей изделия является нивелирование погрешностей установки валов при сохранении высокой статической жесткости при кручении (170 Н*м/рад), что критично для работы датчиков обратной связи, энкодеров и шаговых двигателей малой мощности. Алюминиевый сплав корпуса обеспечивает минимальный момент инерции и малый вес (0,019 кг), способствуя высокой динамике системы.

• Максимальная частота вращения: 20 000 об/мин
• Номинальный крутящий момент: 1 Н*м
• Статическая жесткость при кручении: 170 Н*м/рад
• Допустимое отклонение (радиал./осевое/углов.): 0,1 мм / 0,4 мм / 2 градуса
• Материал: алюминиевый сплав
• Габариты (D×L): 20×26 мм
• Размер крепежа: M2,5

Спиральная структура эффективно демпфирует вибрации и микроударные нагрузки, возникающие при пусках и реверсе, снижая износ подшипниковых узлов сопрягаемого оборудования. Материал устойчив к воздействию технических масел и сохраняет стабильность характеристик в широком диапазоне скоростей при соблюдении номинального крутящего момента 1 Н*м.

Фиксация на валах диаметром 6 мм осуществляется винтами M2,5 с регламентированным моментом затяжки 1 Н*м. При монтаже необходимо обеспечить соблюдение допустимых отклонений: радиальное до 0,1 мм, осевое до 0,4 мм и угловое не более 2 градусов. Превышение указанных параметров приводит к ускоренному усталостному разрушению спирального элемента. Компактные габариты корпуса Ø20×26 мм позволяют выполнять сборку в условиях ограниченного монтажного пространства.
