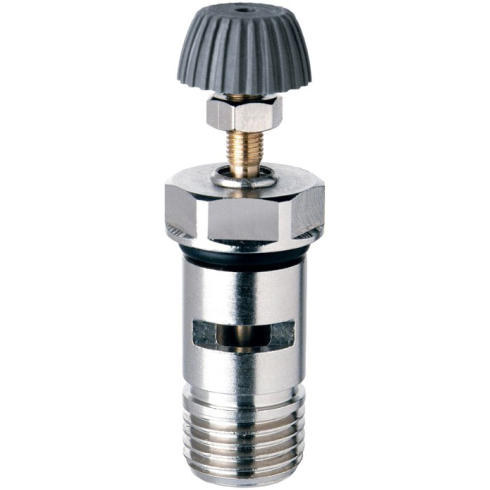

Дроссель с обратным клапаном Camozzi MCU 706-1/4

Name: Дроссель с обратным клапаном Camozzi MCU 706-1/4
Brand: Camozzi
SKU: MCU 706-1/4
Price: 1360.29 RUB
Availability: InStock
Rating: 5 (63 reviews)

Артикул: MCU 706-1/4

1 360 ₽

Цена с НДС 22%

штука x 1 360 ₽

Доступно 1 974 шт 4 дня

Ожидается 920 шт 2 недели

Присоединение 1

Родина бренда

Италия

Производитель

Camozzi

Артикул

MCU 706-1/4

Наименование

Дроссель

Серия товара

MCU

Группа

С обратным клапаном

Материал корпуса

Латунь

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Элемент настройки

Присоединение 1

Функция дросселирования воздуха

Тип конструкции

Тип присоединения на входе

Присоединение комплектующих

Тип крепления

Конструкция фитинга

Тип резьбы

Монтаж

Тип монтажа

Длина резьбы

Условный проход

Высота

Размер шестигранника под ключ 1

Размер шестигранника под ключ 2

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Рабочая среда

Рабочая температура

Оптимальное решение

Основной

Camozzi

MCU 706-1/4

1 360 ₽

1 974 шт

1 шт

Рифлёный винт

1/4

В одном направлении

Игольчатого типа

Наружная резьба

Внутренняя резьба

Резьбовой

Игольчатого типа

На цилиндрах

6 мм

4 мм

43,5 мм

15 мм

7 мм

Латунь

NBR (Бутадиен-нитрильный каучук)

10 бар

- 0,9 бар

Сжатый воздух по ISO 8573-1:2010

От 0 до +80 °C (при сухом воздухе -20°C)

Пневмоцилиндр

Аналог

Camozzi

SCU 606-1/4

↓ 1 196 ₽

89 шт

1 шт

Регулировка отвёрткой/ключом

1/4

В одном направлении

Игольчатого типа

Наружная резьба

Внутренняя резьба

Резьбовой

На цилиндрах

6 мм

4 мм

32,5 мм

Латунь

NBR (Бутадиен-нитрильный каучук)

10 бар

- 0,9 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

От 0 до +80 °C (при сухом воздухе -20°C)

Пневмоцилиндр

Аналог

Pemaks

PHK1-1/4-6

↓ 382 ₽

311 шт

1 шт

1/4

Внешний шестигранник

Технополимер

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PHK1-1/4-8

↓ 404 ₽

144 шт

1 шт

1/4

Внешний шестигранник

Технополимер

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PBHK-1/4-6

↓ 1 349 ₽

48 шт

1 шт

1/4

Внешний шестигранник

Никелированная латунь

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PBHK-1/4-8

↓ 1 363 ₽

43 шт

1 шт

1/4

Внешний шестигранник

Никелированная латунь

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PBHK-1/4-10

↓ 1 349 ₽

13 шт

1 шт

1/4

Внешний шестигранник

Никелированная латунь

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PHK1-1/4-10

↓ 425 ₽

7 шт

1 шт

1/4

Внешний шестигранник

Технополимер

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Festo

151175

↑ 2 232 ₽

0 шт

1 шт

Рифлёный винт

1/4

На выходе

Внутренняя резьба

Наружная резьба

Резьбовой

56 мм

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

0,3 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

От -10 до +60 °C

Пневмоцилиндр

Аналог

Festo

151172

↑ 1 951 ₽

0 шт

1 шт

Регулировка отвёрткой/ключом

1/4

На выходе

Внутренняя резьба

Наружная резьба

Резьбовой

40 мм

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

0,3 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

От -10 до +60 °C

Пневмоцилиндр

Аналог

Metalwork

9031302C

↑ 3 451 ₽

0 шт

1 шт

Рифлёный винт

3/8

На выходе

Наружная резьба

Внутренняя резьба

Внешний шестигранник

Никелированная латунь

10 бар

От -10 до +70 °C

Пневмоцилиндр

Аналог

Metalwork

9001021C

↑ 3 240 ₽

0 шт

1 шт

Регулировка отвёрткой/ключом

1/4

На выходе

Наружная резьба

Внутренняя резьба

Внешний шестигранник

Никелированная латунь

10 бар

От -10 до +70 °C

Пневмоцилиндр

Описание и характеристики

Дроссель с обратным клапаном Camozzi серии MCU 706-1/4 - это регулирующее устройство игольчатого типа для монтажа на цилиндрах и управления скоростью приводов в системах со сжатым воздухом по ISO 8573-1:2010.

Изделие предназначено для обеспечения однонаправленного регулирования потока, что позволяет настраивать скорость перемещения штока пневмоцилиндра, сохраняя при этом свободное прохождение воздуха в обратном направлении. Конструкция рассчитана на работу в широком диапазоне давления от -0,9 до 10 бар, что делает её применимой не только в стандартных пневматических линиях, но и в вакуумных контурах. Игольчатый механизм обеспечивает высокую точность настройки расхода, а рифлёный винт позволяет изменять параметры без использования дополнительного инструмента.

Корпус из латуни и уплотнительные элементы из бутадиен-нитрильного каучука (NBR) гарантируют совместимость с подготовленным сжатым воздухом и парами масел. Рабочий температурный диапазон составляет 0...+80 °C, однако при использовании осушенного воздуха эксплуатация возможна при отрицательных температурах до -20 °C. Высокая износостойкость игольчатого затвора обеспечивает длительный ресурс циклов при соблюдении требований к классу очистки рабочей среды.

Присоединительная резьба: G1/4
Максимальное давление: 10 бар
Минимальное давление: -0,9 бар
Условный проход: Ø4 мм
Материал корпуса: латунь
Рабочая температура: 0...+80 °C

Монтаж осуществляется непосредственно в порты пневматических цилиндров с помощью наружной резьбы G1/4 длиной 6 мм. Для установки предусмотрен шестигранник под ключ 15 мм, а для фиксации настроечного винта - ключ на 7 мм. Присоединение линии подачи воздуха производится через внутреннюю резьбу G1/4. При сборке необходимо контролировать соосность и избегать чрезмерных моментов затяжки, чтобы исключить повреждение резьбовых соединений и сохранить герметичность узла.

Основные характеристики

Производитель

Camozzi

Артикул

MCU 706-1/4

Наименование

Дроссель

Серия товара

MCU

Группа

С обратным клапаном

Внутренний стандарт

IDO28456

Технические характеристики

Элемент настройки

Рифлёный винт

Присоединение 1

1/4

Функция дросселирования воздуха

В одном направлении

Массо-габаритные и монтажные характеристики

Тип конструкции

Игольчатого типа

Тип присоединения на входе

Наружная резьба

Присоединение комплектующих

Внутренняя резьба

Тип крепления

Резьбовой

Конструкция фитинга

Игольчатого типа

Тип резьбы

Монтаж

На цилиндрах

Тип монтажа

На цилиндрах

Длина резьбы

6 мм

Условный проход

4 мм

Высота

43,5 мм

Размер шестигранника под ключ 1

15 мм

Размер шестигранника под ключ 2

7 мм

Особенности материалов

Материал корпуса

Латунь

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

- 0,9 бар

Рабочая среда

Сжатый воздух по ISO 8573-1:2010

Рабочая температура

От 0 до +80 °C (при сухом воздухе -20°C)

Дополнительные характеристики

Оптимальное решение

Пневмоцилиндр

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
