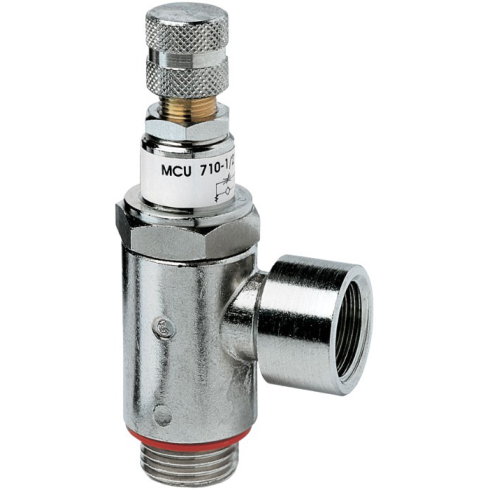

Дроссель с обратным клапаном Camozzi MCU 710-1/2

Name: Дроссель с обратным клапаном Camozzi MCU 710-1/2
Brand: Camozzi
SKU: MCU 710-1/2
Price: 4629.06 RUB
Availability: InStock
Rating: 5 (64 reviews)

Артикул: MCU 710-1/2

4 629 ₽

Цена с НДС 22%

штука x 4 629 ₽

Доступно 28 шт 4 дня

Ожидается 230 шт 7 недель

Присоединение 1

Родина бренда

Италия

Производитель

Camozzi

Артикул

MCU 710-1/2

Наименование

Дроссель

Серия товара

MCU

Группа

С обратным клапаном

Материал корпуса

Латунь

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Элемент настройки

Присоединение 1

Присоединение 2

Функция дросселирования воздуха

Тип конструкции

Тип присоединения на выходе

Тип присоединения на входе

Присоединение комплектующих

Тип крепления

Конструкция фитинга

Тип резьбы

Монтаж

Тип монтажа

Длина резьбы

Условный проход

Высота

Размер шестигранника под ключ 1

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Минимальное рабочее давление

Рабочая среда

Рабочая температура

Оптимальное решение

Основной

Camozzi

MCU 710-1/2

4 629 ₽

28 шт

1 шт

Рифлёный винт

1/2

В одном направлении

Игольчатого типа

Наружная резьба

Внутренняя резьба

Наружная резьба

Резьбовой

Игольчатого типа

На цилиндрах

10 мм

12 мм

98 мм

27 мм

Латунь

NBR (Бутадиен-нитрильный каучук)

10 бар

- 0,9 бар

Сжатый воздух по ISO 8573-1:2010

От 0 до +80 °C (при сухом воздухе -20°C)

Пневмоцилиндр

Аналог

Camozzi

SCU 610-1/2

↑ 6 497 ₽

239 шт

1 шт

Регулировка отвёрткой/ключом

1/2

В одном направлении

Игольчатого типа

Внутренняя резьба

Наружная резьба

Резьбовой

На цилиндрах

10 мм

12 мм

75 мм

Латунь

NBR (Бутадиен-нитрильный каучук)

10 бар

- 0,9 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

От 0 до +80 °C (при сухом воздухе -20°C)

Пневмоцилиндр

Аналог

Pemaks

PHK1-1/2-8

↓ 860 ₽

71 шт

1 шт

1/2

8 мм

Внешний шестигранник

Технополимер

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PHK1-1/2-10

↓ 869 ₽

62 шт

1 шт

1/2

10 мм

Внешний шестигранник

Технополимер

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Pemaks

PHK1-1/2-12

↓ 875 ₽

23 шт

1 шт

1/2

12 мм

Внешний шестигранник

Технополимер

NBR (Бутадиен-нитрильный каучук)

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-];

Аналог

Festo

151179

↓ 3 519 ₽

4 шт

1 шт

Регулировка отвёрткой/ключом

1/2

На выходе

Наружная резьба

Внутренняя резьба

Наружная резьба

Резьбовой

63 мм

Алюминий

NBR (Бутадиен-нитрильный каучук)

10 бар

0,3 бар

Сжатый воздух по ISO 8573-1:2010 [7:4:4]

От -10 до +60 °C

Пневмоцилиндр

Описание и характеристики

Пневматический дроссель с обратным клапаном серии MCU предназначен для точной настройки скорости перемещения штока цилиндров путем регулирования расхода сжатого воздуха. Устройство реализует функцию однонаправленного дросселирования, обеспечивая ограничение потока в одну сторону и свободный проход воздуха в обратном направлении, что необходимо для управления динамикой привода.

Ключевые технические характеристики

Присоединительная резьба: G1/2. Комбинация наружной и внутренней резьбы позволяет осуществлять прямой монтаж устройства непосредственно в порт пневмоцилиндра или распределителя, минимизируя габариты узла.
Условный проход (DN): 12 мм. Данный параметр определяет пропускную способность дросселя, обеспечивая достаточный расход воздуха для эффективного управления цилиндрами среднего и большого диаметра.
Диапазон рабочего давления: От -0, 9 до 10 бар. Возможность работы в зоне разряжения позволяет использовать компонент в вакуумных системах, а верхний предел соответствует стандартам общепромышленных пневмосетей.
Механизм регулировки: Игольчатый клапан с рифленым винтом. Винтовая пара обеспечивает линейную зависимость расхода от угла поворота, что повышает точность настройки, а наличие контргайки предотвращает сбой регулировок под воздействием вибрации.

Технические преимущества и условия эксплуатации

Корпус устройства выполнен из латуни, что обеспечивает высокую механическую прочность и стойкость к коррозии в условиях промышленной эксплуатации. Уплотнения из NBR (бутадиен-нитрильный каучук) гарантируют герметичность и химическую совместимость с компрессорным маслом и сжатым воздухом класса ISO 8573-1: 2010.

Расширенный температурный диапазон позволяет эксплуатировать дроссель при температурах от 0 до +80 °C, а при условии использования осушенного воздуха нижний предел рабочих температур достигает -20 °C, что допускает применение оборудования в неотапливаемых помещениях.

Основные характеристики

Производитель

Camozzi

Артикул

MCU 710-1/2

Наименование

Дроссель

Серия товара

MCU

Группа

С обратным клапаном

Внутренний стандарт

IDO28456

Технические характеристики

Элемент настройки

Рифлёный винт

Присоединение 1

1/2

Присоединение 2

1/2

Функция дросселирования воздуха

В одном направлении

Массо-габаритные и монтажные характеристики

Тип конструкции

Игольчатого типа

Тип присоединения на выходе

Наружная резьба

Тип присоединения на входе

Внутренняя резьба

Присоединение комплектующих

Наружная резьба

Тип крепления

Резьбовой

Конструкция фитинга

Игольчатого типа

Тип резьбы

Монтаж

На цилиндрах

Тип монтажа

На цилиндрах

Длина резьбы

10 мм

Условный проход

12 мм

Высота

98 мм

Размер шестигранника под ключ 1

27 мм

Особенности материалов

Материал корпуса

Латунь

Материал уплотнения

NBR (Бутадиен-нитрильный каучук)

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

- 0,9 бар

Рабочая среда

Сжатый воздух по ISO 8573-1:2010

Рабочая температура

От 0 до +80 °C (при сухом воздухе -20°C)

Дополнительные характеристики

Оптимальное решение

Пневмоцилиндр

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
