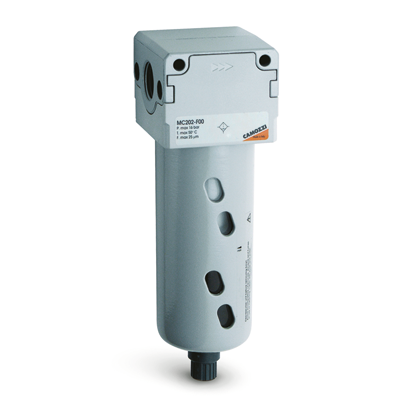

Фильтр Camozzi MC202-F03

Фильтр Camozzi серии MC типоразмера MC2 - это устройство подготовки сжатого воздуха для удаления твердых частиц и капельного конденсата в промышленных пневмосистемах с рабочим давлением от 1,5 до 12 бар. Оборудование предназначено для интеграции в магистрали, питающие высокоточное пневматическое оборудование, где требуется стабильная очистка среды от продуктов износа компрессора, ржавчины и эмульсии.

Конструкция фильтра базируется на использовании центробежного эффекта: входящий поток воздуха закручивается специальной крыльчаткой, что приводит к отбрасыванию тяжелых капель влаги и крупных частиц на стенки стакана. Последующая тонкая очистка осуществляется через сменный пористый элемент со степенью фильтрации 25 мкм, который задерживает остаточные загрязнения. Наличие автоматического отвода конденсата существенно упрощает эксплуатацию в системах с интенсивным режимом работы, исключая риск переполнения резервуара объемом 72 мл и обратного уноса влаги в пневмосеть. Клапан сброса срабатывает автоматически при достижении поплавком заданного уровня, что критично для систем, работающих без постоянного контроля персонала.

Корпус изделия выполнен из комбинации латуни, технополимера и цинкового сплава (ЦАМ), что гарантирует высокую механическую прочность и коррозионную стойкость в условиях промышленного цеха. Уплотнительные элементы из NBR обеспечивают герметичность соединений при температуре эксплуатации от -5 до 50 °C. Важно учитывать, что при работе в нижнем температурном диапазоне сжатый воздух должен быть предварительно осушен до точки росы, исключающей замерзание влаги, так как образование льда в механизме автоматического слива приводит к его блокировке. Химическая стойкость материалов позволяет использовать фильтр в средах с содержанием компрессорных масел, однако следует избегать прямого контакта с агрессивными растворителями.

• Степень фильтрации: 25 мкм
• Рабочее давление: 1,5-12 бар
• Присоединение: G1/2
• Максимальный объем конденсата: 72 мл
• Материал уплотнений: NBR
• Отвод конденсата: автоматический
• Рабочая температура: -5...+50 °C
• Положение при сборке: вертикально ± 5°

Монтаж фильтра производится в вертикальном положении с допустимым отклонением не более 5°, что является обязательным условием для корректного позиционирования поплавка автоматического дренажа. Присоединительные отверстия имеют резьбу G1/2, соответствующую международным стандартам трубных присоединений. Благодаря модульной концепции серии MC, фильтр легко стыкуется с другими элементами подготовки воздуха (регуляторами, лубрикаторами) без применения уплотнительных материалов на резьбе, используя специальные соединительные фланцы. При установке необходимо обеспечить свободное пространство снизу для подключения дренажной трубки и удобства демонтажа стакана при техническом обслуживании фильтрующего элемента.
